Thor分体式碳钢球阀 PN 63-100 ANSI 600

Thor分体式碳钢球阀 PN 63-100 ANSI 600
球阀
小类 Thor

家族 Thor Split Body PN 63-100 ANSI 600

配置 动力
申请详细信息
打印页面
产品代码解码
  • 优点
  • 特性
  • 尺寸
  • 物料
  • 图表和起动扭矩
  • 附件
  • 文档

1.防静电装置(球体、阀杆和阀体间存在常电)
此装置可以避免在易燃和/或易爆环境中静电荷的聚集
阀门在整个寿命周期中的接触安全均具有保障

2.双抗磨环
借助更低的扭矩即可操纵阀门;
相较于单环装置,双环的磨损在运行中更低

3.3组密封件组成的V形密封套件和+O形圈

在定量的循环过后,该装置仍可确保完美的密封性

4.阀杆密封件上的碟型弹簧

封堵因轴的半周旋转磨损而形成的间隙,避免内容物外泄;
确保雪佛龙密封套件(V形)保持紧致,避免在温差显著的环境中出现内容物外泄。

5.石墨弹性密封件

确保外端密封性不受阀门所在环境的温差影响

得益于粗加工至细加工的单一定位,实现更高的轴向对齐精度
更佳的阀门寿命
更小的操纵扭矩

依照执行标准,采用NACE规范认证材料打造的碳钢阀体

更佳的耐腐蚀性保障
更强的材料韧性

在OMAL自有设施内完成全部生产流程

对加工各个阶段的最佳管控
按照客户的需求可快速供货

“Fire Safe”认证

阀门在火灾环境下的密封性保障

ATEX认证

可安装于潜在易爆的环境内

“TA LUFT排放泄漏”认证

更高的阀杆外端密封性保障

API6D认证

适用于石油&天然气和石油化工领域
流程和产品的最佳可追溯性。

PED认证

完全符合欧盟有关加压装置的安全条例

最高达SIL3等级的认证

更高的运行安全等级

标准配置
• 浮动球体,全通径亦提供小通径型号。
• 戴维龙材质密封软座
• 法兰接口标准ASME B16.5;EN 1092-1
• 使用温度请查阅压力/温度图表
• 压力等级:ANSI 600/PN63-100
• 密封等级:EN12266-1 A级
• 截止流体:与制造材料相容的石油产品、自润滑流体(液体和气体)。其他应用领域敬请咨询我司的销售部门。
• EN12266-2 防静电装置
• 阀杆密封:TFM 1600材质多层V形密封套件
• 阀杆额外密封件为FKM材质的O形圈
• 防喷溅阀杆
• 适用于ISO5211执行器的孔位设计
• 封闭角度>7°
• 表面抛光处理

选装配置

• LF2型可在-40℃环境下运行
• 有关其他法兰接口类型的详情,请联络我司的销售部门。
• 密封件材质:玻璃纤维填料PTFE(RPTFE-GF),碳石墨填料PTFE(RPTFE-CF)。有关其他材质,请联络我司的销售部门
• 单向运行+球体压力补偿孔
• 不锈钢手柄
• 不锈钢螺母和阀杆弹簧
• 有关标准之外的特殊材质配置(阀体/球体/阀杆),请联络我司的销售部门
• 表面处理:镀锌、环氧树脂涂装(有关其他处理方式,请联络我司的销售部门)。
• 可选装ATEX标识和认证

认证

• 符合欧盟《2014/68/UE》加压装置条例;挥发性排放标准ISO 15848 (ISO FE BH-C03-SSA 0);TA-LUFT VDI 2440;防火安全:EN ISO 10497/API607
• API 6D:6D-1007号认证仅针对ANSI法兰接口阀
• 安全等级最高可达SIL 3,符合IEC 61508的规定
• 符合欧盟《2014/34/UE》ATEX防爆条例,可选装ATEX认证型号

设计准则

• 阀体厚度满足:ISO 10497 / API 607ASME B16.34, ASME VIII div.1, EN 12516。
• API 6D
• 材质和评级满足ANSI标准阀门的ASME B16.34规范,PN标准阀门满足EN 12516规范


-PN- 尺寸规格
尺寸
PN
∅E
A
B
C
接头 ISO
∅M
∅N
F/T
∅G
∅R
S
∅H

孔数

∅I
P
Kg
L
H
Y

手柄套件

密封套件
DN [mm]
[inch]
DN15
1/2”
63-100
13
40
54,5
9,6
F04
42
M5
12/8
105
45
2
75
4
14
20
6,3
165
80
150
KLV58006
KGBV472040
DN20
3/4”
63-100
19
45
57,5
9,6
F04
42
M5
12/8
130
58
2
90
4
18
22
7,9
190
83
150
KLV58006
KGBV472050
DN25
1”
63-100
25
50
71,5
14,6
F05
50
M6
16/10
140
68
2
100
4
18
24
11,0
216
95
275
KLV58008
KGBV472060
DN32
1” 1/4
63-100
32
55
76,5
14,6
F05
50
M6
16/10
155
78
2
110
4
22
24
13,7
229
100
275
KLV58008
KGBV472070
DN40
1” 1/2
63-100
38
68
98,5
20,4
F07
70
M8
22/14
170
88
3
125
4
22
26
20,4
241
120
350
KLV58010
KGBV472080
DN50
2”
63
51
74
107,5
20,4
F07
70
M8
22/14
180
102
3
135
4
22
26
25,1
292
129
350
KLV58010
KGBV472090
DN50
2”
100
51
74
107,5
20,4
F07
70
M8
22/14
195
102
3
145
4
26
28
27,3
292
129
350
KLV58010
KGBV472090
DN65
2” 1/2
63
64
94
144
25,1
F10
102
M10
30/18
205
122
3
160
8
22
26
44,0
330
180
450
KLV58012
KGBV472100
DN65
2” 1/2
100
64
94
144
25,1
F10
102
M10
30/18
220
122
3
170
8
26
30
47,0
330
180
450
KLV58012
KGBV472100
DN80
3”
63
76
101,5
151,5
25,1
F10
102
M10
30/18
215
138
3
170
8
22
28
51,9
356
188
450
KLV58012
KGBV472110
DN80
3”
100
76
101,5
151,5
25,1
F10
102
M10
30/18
230
138
3
180
8
26
32
55,3
356
188
450
KLV58012
KGBV472110
DN100
4”
63
102
126
196,5
40,5
F14
140
M16
45/30
250
162
3
200
8
26
30
102
432
233
800
KLV58014
KGBV472120
DN100
4”
100
102
126
196,5
40,5
F14
140
M16
45/30
265
162
3
210
8
30
36
106
432
233
800
KLV58014
KGBV472120

-ANSI- 尺寸规格
尺寸
ANSI
∅E
A
B
C
接头 ISO
∅M
∅N
F/T
∅G
∅R
S
∅H

孔数


∅I
P
Kg
L
H
Y

手柄套件

密封套件
DN [mm]
[inch]
DN15
1/2”
600
13
40
54,5
9,6
F04
42
M5
12/8
95
34,9
6,3
66,7
4
16
21
5,5
165
80
150
KLV58006
KGBV472040
DN20
3/4”
600
19
45
57,5
9,6
F04
42
M5
12/8
115
42,9
6,3
82,6
4
19
22,5
6,5
190
83
150
KLV58006
KGBV472050
DN25
1”
600
25
50
71,5
14,6
F05
50
M6
16/10
125
50,8
6,3
88,9
4
19
24,3
9,3
216
95
275
KLV58008
KGBV472060
DN32
1” 1/4
600
32
55
76,5
14,6
F05
50
M6
16/10
135
63,5
6,3
98,4
4
19
27,3
12,1
229
100
275
KLV58008
KGBV472070
DN40
1” 1/2
600
38
68
98,5
20,4
F07
70
M8
22/14
155
73
6,3
114,3
4
22
29
18,9
241
120
350
KLV58010
KGBV472080
DN50
2”
600
51
74
107,5
20,4
F07
70
M8
22/14
165
92,1
6,3
127
8
19
32
23,9
292
129
350
KLV58010
KGBV472090
DN65
2” 1/2
600
64
94
144
25,1
F10
102
M10
30/18
190
104,8
6,3
149,2
8
22
36
44,3
330
180
450
KLV58012
KGBV472100
DN80
3”
600
76
101,5
151,5
25,1
F10
102
M10
30/18
210
127
6,3
168,3
8
22
39
54,0
356
188
450
KLV58012
KGBV472110
DN100
4”
600
102
126
196,5
40,5
F14
140
M16
45/30
275
157,2
6,3
215,9
8
25,5
45
113
432
233
800
KLV58014
KGBV472120

材质
分体式 PN63-100 ANSI 600 碳钢
编号
介绍
A105 碳钢
LF2 碳钢
1
阀体
ASTM A105
ASTM A350 LF2
2
法兰接口
3
球体
ASTM A351 CF8 (*)(**) (1.4308/Gx5CrNi19-10)
ASTM A351 CF8 (*)(**) (1.4308/Gx5CrNi19-10)
4
阀杆
A564 TP.630 (17-4PH)
A564 TP.630 (17-4PH)
5*
阀座
DEVLON (.)
DEVLON (.)
6*
阀体-法兰接口密封垫
填料石墨
填料石墨
7*
阀杆下密封件
TFM1600 (.)
TFM1600 (.)
8*
V形密封套件
TFM1600 (.)
TFM1600 (.)
9*
内杆O形圈
FKM (.)
FKM (.)
10
密封顶环
镀锌碳钢  (x) (1)
镀锌碳钢  (x) (1)
11
螺母锁片
304 不锈钢
304 不锈钢
12
内杆螺母
UNI 3740-1 6S 镀锌(x)
UNI 3740-1 6S 镀锌(x)
13
碟型弹簧
50CrV4 镀锌(xx)
50CrV4 镀锌(xx)
14
防静电装置
316 不锈钢
316 不锈钢
15
双头螺栓
ASTM A193-B7
ASTM A320-L7M
16
螺母
ASTM A194-Gr.2H
ASTM A194-Gr.7M
17
锁止螺母
UNI 3740-1 6S 镀锌(x)
UNI 3740-1 6S 镀锌(x)
18
止动螺栓
A2-70 UNI 3740 (304 不锈钢)
A2-70 UNI 3740 (304 不锈钢)
19
限位杆
镀锌碳钢 (x)
镀锌碳钢 (x)
20
手柄
Fe37 镀锌(x)
Fe37 镀锌 (x)
* 密封套件的组件


可选装型号:
(*): A351 CF8M
(**): 尺寸≤DN32仅提供CF8M材质产品
(x): 304不锈钢
(xx): 301不锈钢
:尺寸≤DN32仅提供戴维龙材质产品
(1):DN100仅提供304不锈钢材质产品

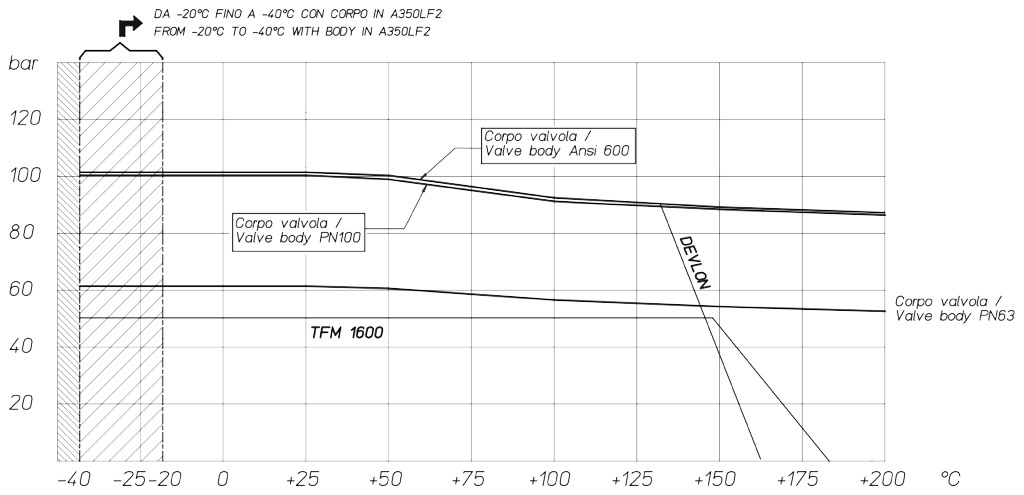

碳钢阀体阀门的压力/温度图表

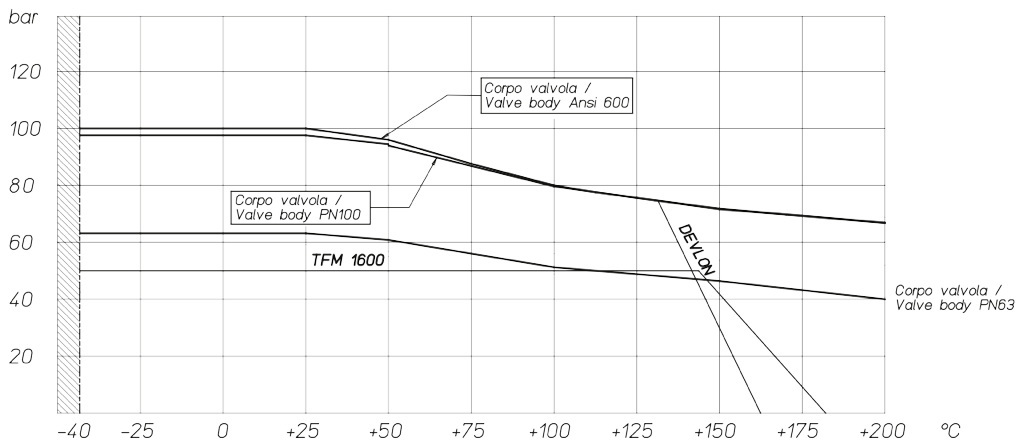

不锈钢阀体阀门的压力/温度图表

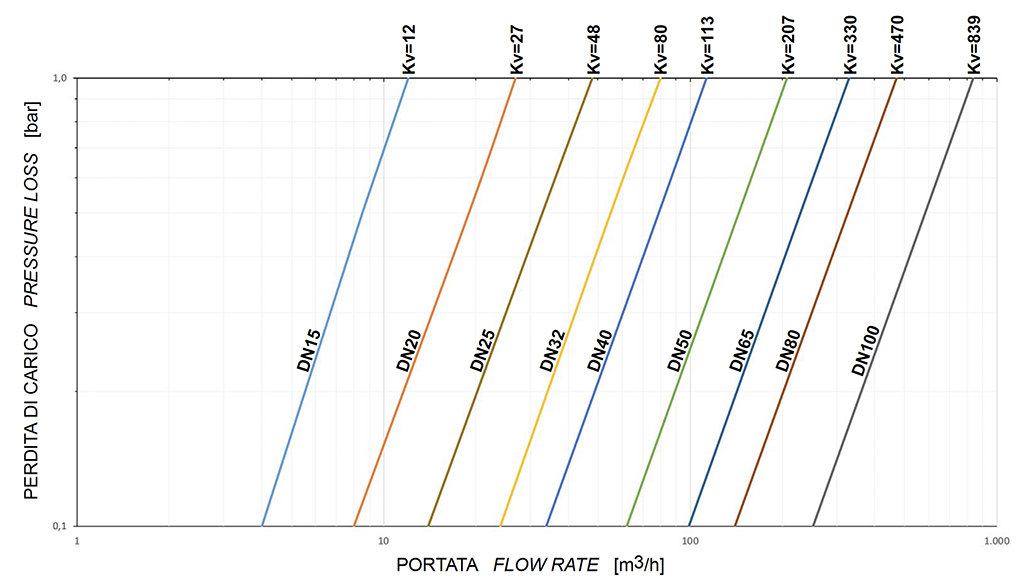

流量/压力损失图表和公称系数Kv

流量系数Kv的数值等于压降为1 bar时的流量值(单位为m3/h,水温为15℃)。

配备手柄的外杆延长套

材质

组件编号.

介绍

材质

1
延长套
AISI304不锈钢
2
传动轴
AISI 430 F
3
衬套
DELRIN
4
O 形圈
丁腈橡胶
5
手柄
Fe37 镀锌(*)
6
螺母
镀锌碳钢(*)
7
手柄止动杆
镀锌碳钢(*)
8
止动杆螺栓
A2-70
9
止动杆螺母
A2 (**)

(*): 可选配304不锈钢(**): 不存在ISO F04接头的阀门

执行器用外杆延长套

尺寸规格
ISO
A
B
C
M
N
F/T
Y
F03
36
36
5,5
36
5,5
10/6
140
F04
43
42
5,5
42
M5
12/8
150
F05
45
50
6,5
50
6,5
16/10
275
F07
54
70
9
70
9
22/14
350
F10
76
102
11
102
11
30/18
450

注:延长套的代码取决于驱动类型和阀门接头;请在下订单时询问细节。

配备额外密封件的外杆延长套

材质

组件编号.

介绍

材质

1
延长套
304不锈钢
2
传动轴
AISI 430 F
3
衬套
DELRIN
4
O 形圈
丁腈橡胶

注:延长套的代码取决于驱动类型和阀门接头;请在下订单时询问细节。

材质
组件编号
介绍
材质
1
延长套
304 不锈钢
2
不锈钢
AA564 TP.630 (17-4ph)
3
抗磨环
TFM1600
4
O 形圈
FKM
5
AV 形密封套件
TFM1600
6
密封顶环
304 不锈钢
7
碟型弹簧
50CrV4 镀锌
8
镀锌
UNI 3740-1 6S 镀锌
9
螺母锁片
304不锈钢
10
螺栓
A2-70 UNI 3740 (304 不锈钢)

尺寸规格
ISO
A
B
C
D
F/T
M
N
F03
20
36
5,5
10,22
10/6
36
M5
F04
26
42
5,5
15,08
12/8
42
M5
F05
35
50
6,5
21,14
16/10
50
M6
F07
47,5
65
8,5
28,41
22/14
70
M8
F10
61
102
10,5
35,13
30/18
102
M10

注:延长套的代码取决于驱动类型和阀门接头;请在下订单时询问细节。
