Thor分体式碳钢球阀 ANSI 900-1500

Thor分体式碳钢球阀 ANSI 900-1500
球阀
小类 Thor

家族 Thor Split Body ANSI 900-1500

配置 动力
申请详细信息
打印页面
产品代码解码
  • 优点
  • 特性
  • 尺寸
  • 物料
  • 图表和起动扭矩
  • 附件
  • 文档

1.防静电装置(球体、阀杆和阀体间存在常电)
此装置可以避免在易燃和/或易爆环境中静电荷的聚集
阀门在整个寿命周期中的接触安全均具有保障

2.双抗磨环
借助更低的扭矩即可操纵阀门;
相较于单环装置,双环的磨损在运行中更低

3.3组密封件组成的V形密封套件和+O形圈

在定量的循环过后,该装置仍可确保完美的密封性

4.阀杆密封件上的碟型弹簧

封堵因轴的半周旋转磨损而形成的间隙,避免内容物外泄;
确保雪佛龙密封套件(V形)保持紧致,避免在温差显著的环境中出现内容物外泄。

5.石墨弹性密封件

确保外端密封性不受阀门所在环境的温差影响

得益于粗加工至细加工的单一定位,实现更高的轴向对齐精度
更佳的阀门寿命
更小的操纵扭矩

依照执行标准,采用NACE规范认证材料打造的碳钢阀体

更佳的耐腐蚀性保障
更强的材料韧性

在OMAL自有设施内完成全部生产流程

对加工各个阶段的最佳管控
按照客户的需求可快速供货

“Fire Safe”认证

阀门在火灾环境下的密封性保障

ATEX认证

可安装于潜在易爆的环境内

“TA LUFT排放泄漏”认证

更高的阀杆外端密封性保障

API6D认证

适用于石油&天然气和石油化工领域
流程和产品的最佳可追溯性。

PED认证

完全符合欧盟有关加压装置的安全条例

最高达SIL3等级的认证

更高的运行安全等级

标准配备
• 浮动球体,全通径
• 密封软座:戴维龙DEVLON
• 标准法兰接口 ASME B16.5
• 阀轴:ANSI B16.10
• 使用温度请查阅压力/温度图表
• 压力等级:ANSI 900-1500
• 密封等级:EN12266-1 A级
• 截止流体:与制造材料相容的石油产品、自润滑流体(液体和气体)。其他应用领域敬请咨询我司的销售部门。
• EN12266-2 防静电装置
• 阀杆密封:TFM 1600材质多层V形密封套件
• 阀杆额外密封件为FKM材质的O形圈
• 防喷溅阀杆
• 适用于ISO5211执行器的孔位设计
• 封闭角度>7°
• 表面抛光处理


选装配备

• LF2型可在-40℃环境下运行,有关其他法兰接口类型的详情,请联络我司的销售部门
• 密封件材质:玻璃填料PTFE(RPTFE-GF),碳石墨填料PTFE(RPTFE-CF)。有关其他材质,请联络我司的销售部门
• 单向运行+球体压力补偿孔
• 不锈钢手柄、螺母和阀杆弹簧
• 有关标准之外的材质(阀体/球体/阀杆),请联络我司的销售部门
• 表面处理:镀锌、环氧树脂涂装(有关其他处理方式,请联络我司的销售部门)
• 可选装ATEX标识和认证

认证

• 符合欧盟《2014/68/UE》加压装置条例;TA-LUFT VDI 2440;防火安全:ISO 10497/API 607
• API 6D:6D-1007号认证
• 安全等级最高可达SIL 3,符合IEC 61508的规定
• 符合欧盟《2014/34/UE》ATEX防爆条例,可选装ATEX认证型号

设计准则

• API 6D
• 阀体厚度满足:ASME B16.34, ASME VIII div.1, EN 12516。
• 材质和评级满足ASME B16.34规范


尺寸规格
尺寸
ANSI
A
B
C
∅E
∅G
H
∅H
∅I
L
∅M
∅N
P
∅R
S
Y
F/T
接头 ISO

孔数

Kg
手柄套件
密封套件
DN [mm]
[inch]
DN 15
1/2”
ANSI 900/1500
48
77,5
14,6
13
120
100
82,5
22
216
50
M6
22,5
35
6,3
275
16/10
F05
4
9,7
KLV58008
KGBV469040
DN 20
3/4”
ANSI 900/1500
48
77,5
14,6
19
130
100
89
22
229
50
M6
25,2
43
6,3
275
16/10
F05
4
11,7
KLV58008
KGBV469050
DN 25
1”
ANSI 900/1500
48
77,5
14,6
25
149,2
100
101,6
25,4
254
50
M6
28,7
51
6,3
275
16/10
F05
4
13,9
KLV58008
KGBV469060

材质
分体式 ANSI 900-1500 碳钢
编号
介绍
A105 镀锌
LF2 镀锌
1
阀体
ASTM A105
ASTM A350 LF2
2
法兰接口
3
球体
ASTM A351 CF8M (1.4408/Gx5CrNiMo19-12-2) (*)
ASTM A351 CF8M (1.4408/Gx5CrNiMo19-12-2) (*)
4
阀杆
A564 TP.630 (17-4PH)
A564 TP.630 (17-4PH)
5*
阀座
戴维龙
戴维龙
6*
阀体-法兰接口密封垫
填料石墨
填料石墨
7*
阀杆下密封件
戴维龙
戴维龙
8*
V形密封套件TFM1600 (.)
TFM1600 (.)
9*
内杆O形圈
FKM (.)
FKM (.)
10
密封顶环
镀锌碳钢  (x)
镀锌碳钢   (x)
11
螺母锁片
304 不锈钢
304 不锈钢
12
内杆螺母
UNI 3740-1 6S 镀锌(xx)
UNI 3740-1 6S 镀锌(xx)
13
碟型弹簧50CrV4 镀锌(xx)
50CrV4 镀锌(xx)
14
防静电装置
316 不锈钢
316 不锈钢
15
双头螺栓
ASTM A193-B7
ASTM A320-L7M
16
螺母
ASTM A194-Gr.2H
ASTM A194-Gr.7M
17
锁止螺母
UNI 3740-1 6S 镀锌(x)
UNI 3740-1 6S 镀锌(x)
18
止动螺栓
A2-70 UNI 3740 (304 不锈钢)
A2-70 UNI 3740 (304 不锈钢)
19
限位杆
镀锌碳钢  (x)
镀锌碳钢  (x)
20
手柄
Fe37 镀锌(x)
Fe37 镀锌(x)
* 密封套件的组件


可选装型号:
DN15仅提供316不锈钢材质产品。
(x): 304不锈钢
(xx): 301不锈钢
(.): 可选装的其他材料

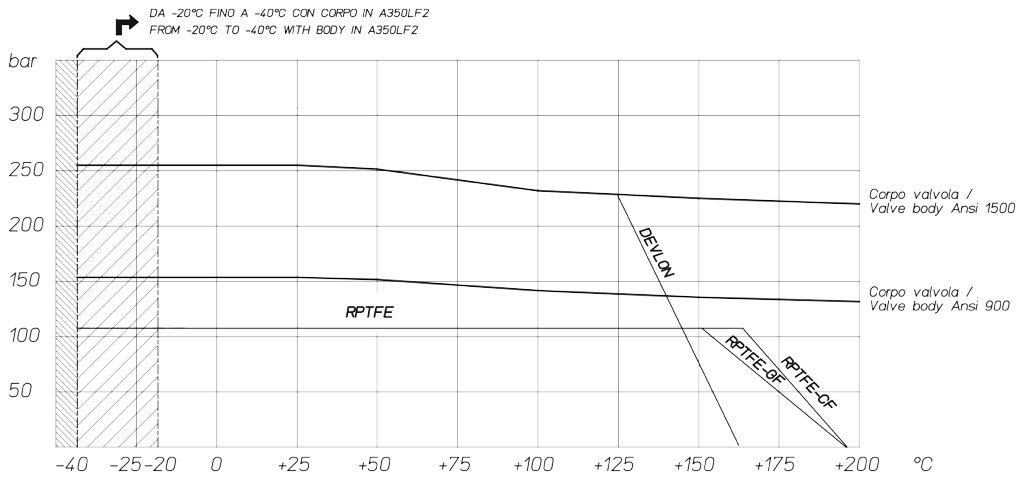

碳钢阀体阀门的压力/温度图表

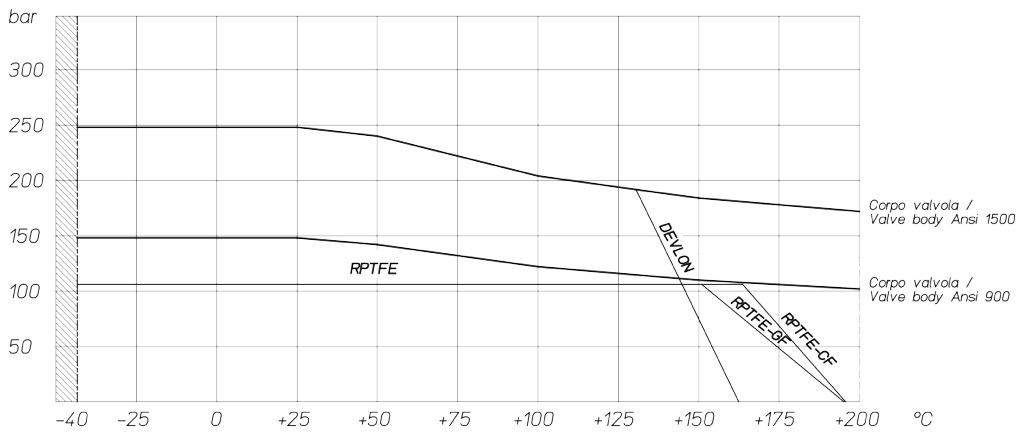

不锈钢阀体阀门的压力/温度图表

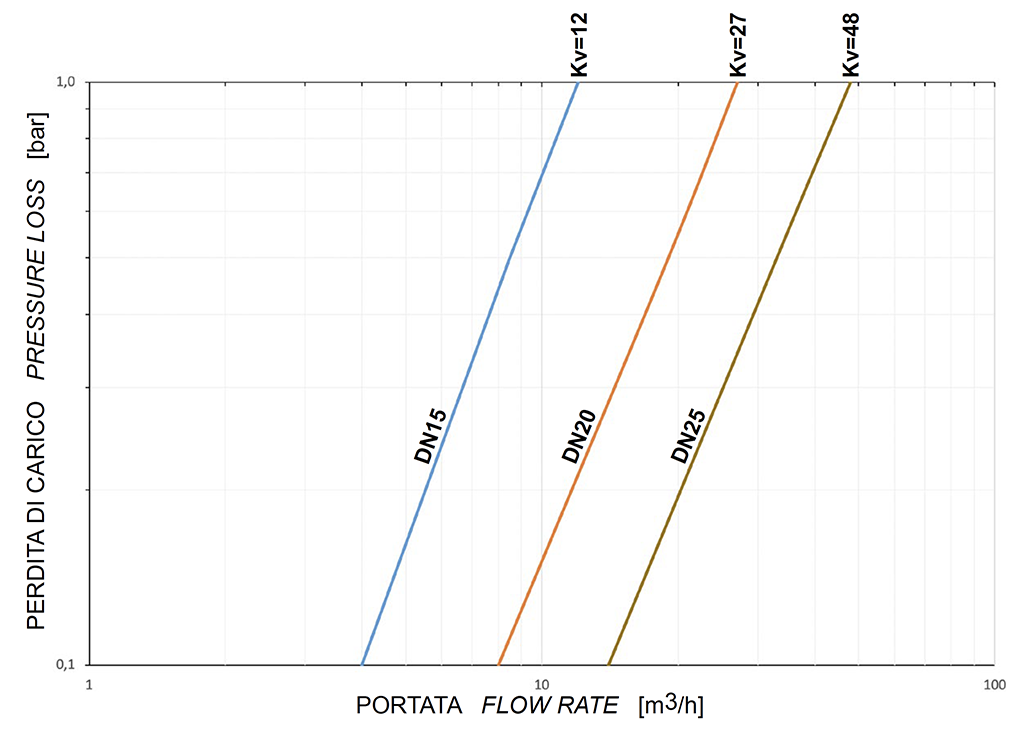

流量/压力损失图表和公称系数Kv

流量系数Kv的数值等于压降为1 bar时的流量值(单位为m3/h,水温为15℃)。

戴维龙密封座和水(*)作为截止液体条件下的起动扭矩(Nm)


DN 15
DN 20
DN 25
0 bar
15
18
20
100 bar
20
23
26
150 bar
25
30
40
250 bar
30
40
60

*若截止液体为脱脂液和/或包含特定颗粒物的液体,则操纵扭矩应高于图表中的数值。

以Nm为单位的扭矩值可能在温度和液体类型的作用下发生变化。纳入考虑的安全因子为1.4。在频繁开闭的循环条件下,操纵扭矩可能会略低于初始扭矩。

确定气动执行器的尺寸时考虑的最低供应压力为5.6 Barg。

配备手柄的外杆延长套

材质

组件编号.

介绍

材质

1
延长套
AISI304不锈钢
2
传动轴
AISI 430 F
3
衬套
DELRIN
4
O 形圈
丁腈橡胶
5
手柄
Fe37 镀锌(*)
6
螺母
镀锌碳钢(*)
7
手柄止动杆
镀锌碳钢(*)
8
止动杆螺栓
A2-70
9
止动杆螺母
A2 (**)

(*): 可选配304不锈钢(**): 不存在ISO F04接头的阀门

执行器用外杆延长套

尺寸规格
ISO
A
B
C
M
N
F/T
Y
F03
36
36
5,5
36
5,5
10/6
140
F04
43
42
5,5
42
M5
12/8
150
F05
45
50
6,5
50
6,5
16/10
275
F07
54
70
9
70
9
22/14
350
F10
76
102
11
102
11
30/18
450

注:延长套的代码取决于驱动类型和阀门接头;请在下订单时询问细节。

配备额外密封件的外杆延长套

材质

组件编号.

介绍

材质

1
延长套
304不锈钢
2
传动轴
AISI 430 F
3
衬套
DELRIN
4
O 形圈
丁腈橡胶

注:延长套的代码取决于驱动类型和阀门接头;请在下订单时询问细节。

材质
组件编号
介绍
材质
1
延长套
304 不锈钢
2
不锈钢
AA564 TP.630 (17-4ph)
3
抗磨环
TFM1600
4
O 形圈
FKM
5
AV 形密封套件
TFM1600
6
密封顶环
304 不锈钢
7
碟型弹簧
50CrV4 镀锌
8
镀锌
UNI 3740-1 6S 镀锌
9
螺母锁片
304不锈钢
10
螺栓
A2-70 UNI 3740 (304 不锈钢)

尺寸规格
ISO
A
B
C
D
F/T
M
N
F03
20
36
5,5
10,22
10/6
36
M5
F04
26
42
5,5
15,08
12/8
42
M5
F05
35
50
6,5
21,14
16/10
50
M6
F07
47,5
65
8,5
28,41
22/14
70
M8
F10
61
102
10,5
35,13
30/18
102
M10

注:延长套的代码取决于驱动类型和阀门接头;请在下订单时询问细节。
