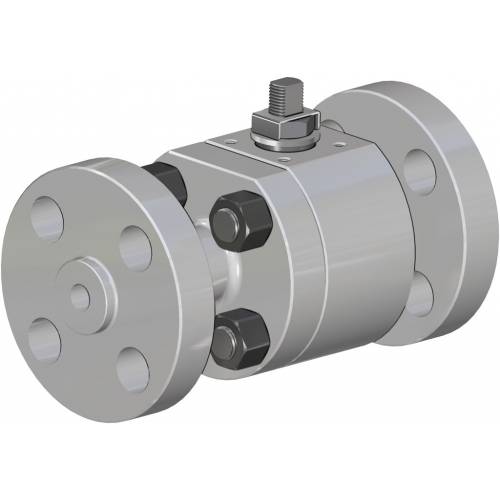

THOR分体式不锈钢球阀 ANSI 900-1500

THOR分体式不锈钢球阀 ANSI 900-1500
球阀
小类 THOR

家族 THOR Split Body ANSI 900-1500

配置 动力
申请详细信息
打印页面
产品代码解码
  • 优点
  • 特性
  • 尺寸
  • 物料
  • 图表和起动扭矩
  • 附件
  • 文档

1.防静电装置(球体、阀杆和阀体间存在常电)
此装置可以避免在易燃和/或易爆环境中静电荷的聚集
阀门在整个寿命周期中的接触安全均具有保障

2.双抗磨环
借助更低的扭矩即可操纵阀门;
相较于单环装置,双环的磨损在运行中更低

3.3组密封件组成的V形密封套件和+O形圈

在定量的循环过后,该装置仍可确保完美的密封性

4.阀杆密封件上的碟型弹簧

封堵因轴的半周旋转磨损而形成的间隙,避免内容物外泄;
确保雪佛龙密封套件(V形)保持紧致,避免在温差显著的环境中出现内容物外泄。

5.石墨弹性密封件

确保外端密封性不受阀门所在环境的温差影响

得益于粗加工至细加工的单一定位,实现更高的轴向对齐精度
更佳的阀门寿命
更小的操纵扭矩

依照执行标准,采用NACE规范认证材料打造的碳钢阀体

更佳的耐腐蚀性保障
更强的材料韧性

在OMAL自有设施内完成全部生产流程

对加工各个阶段的最佳管控
按照客户的需求可快速供货

“Fire Safe”认证

阀门在火灾环境下的密封性保障

ATEX认证

可安装于潜在易爆的环境内

“TA LUFT排放泄漏”认证

更高的阀杆外端密封性保障

PED认证

完全符合欧盟有关加压装置的安全条例

最高达SIL3等级的认证

更高的运行安全等级

标准配备
• 浮动球体,全通径
• 密封软座:戴维龙DEVLON
• 标准法兰接口 ASME B16.5
• 阀轴:ANSI B16.10
• 使用温度请查阅压力/温度图表
• 压力等级:ANSI 900-1500
• 密封等级:EN12266-1 A级
• 截止流体:与制造材料相容的石油产品、自润滑流体(液体和气体)。如涉及非自润滑流体(水、……)或其他应用,请联络商贸办公室。
• EN12266-2 防静电装置
• 阀杆密封:Modified PTFE材质多层V形密封套件
• 阀杆额外密封件为FKM材质的O形圈
• 防喷溅阀杆
• 适用于ISO5211执行器的孔位设计
• 封闭角度>7°

选装配置

• 有关其他法兰接口类型的详情,请联络我司的销售部门
• 密封件材质:玻璃填料PTFE(PTFE-GF),碳石墨填料PTFE(PTFE-CF)。有关其他类型的材质,请联络我司的销售部门。
• 单向运行+球体压力补偿孔
• 不锈钢手柄
• 不锈钢螺母和阀杆弹簧
• 有关标准之外的特殊材质配置(阀体/球体/阀杆),请联络我司的销售部门
• 可选装ATEX标识和认证

认证
• 符合欧盟《2014/68/UE》加压装置条例;TA-LUFT VDI 2440;防火安全:ISO 10497 Third ed. 2010 / API 607 Sixth ed. 2010
• 安全等级最高可达SIL 3,符合IEC 61508的规定
• Fugitive Emission ISO15848-1 ISO FE BH-C03-SSA0 t (-34°C,+150°C).
• 符合欧盟《2014/34/UE》ATEX防爆条例,可选装ATEX认证型号

设计准则

• API 6D ON REQUEST.
• 阀体厚度满足:ASME B16.34, ASME VIII div.1, EN 12516。
• 材质和评级满足ANSI标准阀门的ASME B16.34规范,PN标准阀门满足EN 12516规范

尺寸规格
尺寸
ANSI
A
B
C
∅E
接头 ISO
∅M
∅N
F/T
∅G
∅R
S∅H
孔数
∅I
PLKg
HY
手柄套件


密封套件

DN [mm]
[inch]
DN 15
1/2”
ANSI 900/1500
48
77,5
14,6
13
F05
50
M6
16/10
123
35,16,4
82,6
42222,5
216
9,7100275KLV58008
KGBV469040
DN 20
3/4”
ANSI 900/1500
48
77,5
14,6
19
F05
50
M6
16/10
13042,96,4
88,9
42225,2229
11,7100
275
KLV58008
KGBV469050
DN 25
1”
ANSI 900/1500
48
77,5
14,6
25
F05
50
M6
16/10
14950,86,4
101,6
425,4
28,7254
13,9100
275
KLV58008
KGBV469060

材质
ANSI 900-1500    DA BARRA
编号
介绍
316 不锈钢
1
阀体
ASTM A 182 F316 / A479TP.316 (1.4401 / X5CrNiMo 17-12-2)
2
法兰接口
3
球体
ASTM A351 CF8M (*) (1.4408/Gx5CrNiMo19-12-2)
4
阀杆
A564 TP.630 (17-4PH)
5*
阀座
戴维龙 (.)
6*
阀体-法兰接口密封垫填料石墨
7*
阀杆下密封件
戴维龙 (.)
8*
雪佛龙密封件
Modified PTFE (.)
9*
内杆O形圈FKM (.)
10
密封顶环
304 不锈钢
11
螺母锁片
304 不锈钢
12
内杆螺母
 镀锌碳钢 (x)
13
碟型弹簧
 镀锌碳钢 (xx)
14
防静电装置
316 不锈钢
15
双头螺栓
ASTM A193-B8
16
螺母
ASTM A194-Gr.8
17
锁止螺母
 镀锌碳钢
18
止动螺栓
A2-70 (304 不锈钢)
19
限位杆
 镀锌碳钢 (x)
20
手柄
Fe37 镀锌(x)
* 密封套件的组件

可选装型号:
(*)DN15仅提供316不锈钢材质产品(*)
(x): 304不锈钢
(xx): 301不锈钢
(.): Other materials available on request

碳钢阀体阀门的压力/温度图表

不锈钢阀体阀门的压力/温度图表

流量/压力损失图表和公称系数Kv

流量系数Kv的数值等于压降为1 bar时的流量值(单位为m3/h,水温为15℃)。

戴维龙密封座和水(*)作为截止液体条件下的起动扭矩(Nm)


DN 15
DN 20
DN 25
0 bar
15
18
20
100 bar
20
23
26
150 bar
25
30
40
250 bar
30
40
60

*若截止液体为脱脂液和/或包含特定颗粒物的液体,则操纵扭矩应高于图表中的数值。

以Nm为单位的扭矩值可能在温度和液体类型的作用下发生变化。纳入考虑的安全因子为1.4。在频繁开闭的循环条件下,操纵扭矩可能会略低于初始扭矩。

确定气动执行器的尺寸时考虑的最低供应压力为5.6 Barg。

手柄专用外杆延长套

材质

组件编号.

介绍

材质

1
延长套
AISI304不锈钢
2
传动轴
AISI 430 F
3
衬套
DELRIN
4
O形圈
NBR
5
手柄
Fe37 镀锌(*)
6
螺母
镀锌碳钢(*)
7
手柄止动杆
镀锌碳钢(*)
8
止动杆螺栓
A2-70
9
定距片
PTFE 碳填充


(*): 可选配304不锈钢


尺寸规格
ISO标准阀门
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,510/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
708,5708,522/1457,5351,5
F10
102111021130/1879,5451,5


注意:延长套的代码取决于驱动类型和阀门接头;请在下订单时询问细节。

执行器专用外杆延长套

材质

组件编号.

介绍

材质

1
延长套
ASTM A351 CF8M
2
传动轴
AISI 430 F
3
衬套
DELRIN
4
O形圈
丁腈橡胶


注意:延长套的代码取决于驱动类型和阀门接头;请在下订单时询问细节

手柄专用焊接外杆延长套

材质
组件编号.
介绍
材质
1
延长套
304 s.s.
2
传动轴
AISI 430 F
3
衬套
DELRIN
4
O形圈
NBR
5
手柄
Fe 37 镀锌碳钢 (*)
6
螺母
镀锌碳钢(*)
7
手柄止动杆
镀锌碳钢(*)
8
止动杆螺栓
A2-70
9
止动杆螺母
A2-70 (**)
10
定距片
PTFE 碳填充


(*):可选配304不锈钢
(**): 未存在于ISO F04接头的阀门

尺寸规格
ISO标准阀门
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,510/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
70970922/1457,5351,5
F10
102111021130/1879,5451,5


注意:延长套的代码取决于驱动类型和阀门接头;请在下订单时询问细节。

执行器专用外杆延长套

材质
组件编号.
介绍
材质
1
延长套
304 S.S.
2
传动轴
AISI 430 F
3
衬套
DELRIN
4
O形圈
NBR


注:延长套的代码取决于驱动类型和阀门接头;请在下订单时询问细节

配备额外密封件的延长套

材质
组件编号
介绍
材质
1
延长套
304 s.s
2
传动轴
AA564 TP.630 (17-4ph)
3
抗磨环
TFM1600
4
O形圈
FKM
5
V形密封套件
TFM1600
6
密封顶环
304 s.s
7
碟型弹簧
50CrV4 镀锌
8
内杆螺母
UNI 3740-1 6S 镀锌
9
螺母锁片
304 s.s
10
密封件
天然石墨


尺寸规格
ISO标准阀门
ØA
ØB
ØM
ØN
F/T
CD
F03
36
5,5
36M510/6
2010,2
F04
42
5,5
42M512/8
2615,1
F05
50
6,550M616/10
3521,2
F07
70
8,570M822/14
47,528,4
F10
102
10,5102M1030/18
6135,2

注意:延长套的代码取决于驱动类型和阀门接头;请在下订单时询问细节。
