Hercules 非自然化流体专用不锈钢球阀

  • 优点
  • 特性
  • 特性
  • 物料
  • 图表和起动扭矩
  • 文档

1."LUBROSEAT"密封件
加入自润滑添加剂的醋酸树脂合成材料。
理想的非自润滑液体截止件。
 更佳的应力承受。

2.带有硬镀铬涂层(40μm)的不锈钢球体
得益于球体的低磨耗属性,带来更久的密封件寿命

3."POWERAMMIDE"*阀杆支承件
其可与阀体的轴线保持完美对齐,避免高压时产生振荡
无卡滞风险
更高的操纵次数

4.合成橡胶O形圈(硬度达到90 Shore A)
极快速操纵时不会造成材料衰退

4.“Rapid Gas Decompression”低渗透性O形圈
更佳的瞬间减压抗性

5. 17-4 PH H900材质阀杆
5倍于传统的316不锈钢材质的机械抗性

6.轧制阀杆
得益于使阀杆滑动更为顺畅的表面低粗糙度(0.4μ Ra),带来更低的密封件磨耗XTREME"**密封件
相较于传统密封件,实现更低的磨耗。
更佳的应力承受。

通过PED认证
完全符合欧洲压力设备安全标准(DN≥32)

防火设计
即使在着火的情况下也能保证阀门的密封性

通过ATEX认证
允许安装在潜在爆炸性环境中

通过SIL 3认证
保证高水平的功能安全性。

常规参数:
• EN ISO228或NPT螺纹
• 使用温度:-20℃~+80℃
• 使用压力:PN400/6000 psi DN10, DN15, DN20; PN320/4500 psi DN25, DN32, DN40, DN50
• 截止流体:油类、石油和石化产品、水和其他可与制造材料相容的流体
• 防静电装置
• 防火安全设计

选装特殊配置:

有关其他应用领域,请联络我司的销售部门

认证:

• 符合欧盟《2014/34/UE》ATEX防爆条例
• 可选装ATEX认证型号
• 安全等级最高可达SIL 3,符合IEC 61508的规定
• 符合欧盟《2014/68/UE》加压装置条例

尺寸规格
尺寸
A
B
C
D
E
F
G
ØH
Ch.Q
□M
□N
P
R
S
DN [mm]
[inch]
DN 6
1/8"
69
1/8"
30
13
17
27
10
6
19
21x30
6
M5
103,5
56,1
DN 8
1/4"
69
1/4"
30
13
17
27
10
6
19
21x30
6
M5
103,5
56,1
DN 10
3/8"
72
3/8"
45
19,7
25,3
38,3
13
9
24
29,7 (F04)
9
M5
140
75,5
DN 15
1/2"
83
1/2"
50
25
28
41
13
13
32
29,7 (F04)
9
M5
140
83,6
DN 20
3/4"
95
3/4"
55
27,5
31
46
15
19
37
35,36 (F05)
11
M6
212
94,8
DN 25
1"
113
1"
65
32,5
35
50
15
25
45
35,36 (F05)
11
M6
212
103,8
DN 32
1"1/4
111
1"1/4
80
38
42
62
20
32
55
49,5 (F07)
14
M8
315
121,6
DN 40
1"1/2
130
1"1/2
90
44
46
66
20
38
65
49,5 (F07)
14
M8
315
131,6
DN 50
2"
140
2"
120
59
61
81
20
51
80
49,5 (F07)
17
M8
315
161,7

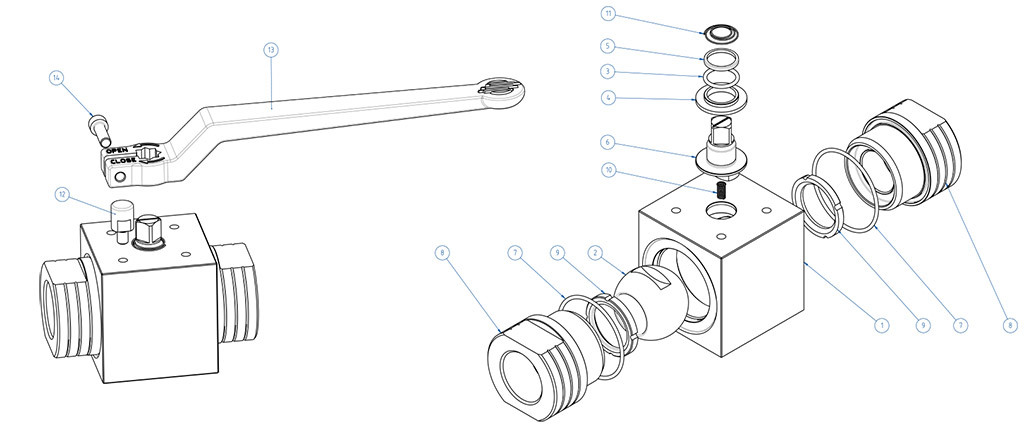

材质
1
阀体
不锈钢1.4401/X5CrNiMo17-12-2/A182 F316/A479 tp.316
2
球杆
A217 CA15 / A479 tp. 410 / A182 F6A + 硬镀铬
3*
形圈
NBR 材质(可选装FKM材质)
4*
下衬圈
POWERAMMIDE-高科技高聚物和芳纶混合物
5*
上衬圈
POWERAMMIDE-高聚物和芳纶混合物
6
阀杆
A564 Tp 630 (17-4 PH)
7*
O形圈
NBR材质(可选装FKM材质)
8
套管
不锈钢1.4401/X5CrNiMo17-12-2/A182 F316/A479 tp.316
9*
阀座
LUBROSEAT:加入自润滑添加剂的聚缩醛
10
防静电装置弹簧1.4310 - X12CrNi17-7
11
防静电装置顶部弹簧
1.4310 - X12CrNi17-7
12**
止动杆
X5CrNiMo1713 - 316
不锈钢
13**
手柄
EN AB 46100 - AL SI 11 CU (FE) 涂漆
14**
螺栓
A2 - 70

* 密封套件的组件
** 手柄套件的组件



压力/温度图表

DN10, DN15, DN20PN400/6000 psi
DN25, DN32, DN40, DN50PN320/4500 psi

起动扭矩 (Nm)
PN
DN 10
3/8"
DN 15
1/2"
DN 20
3/4"
DN 25
1"
DN 32
1"1/4
DN 40
1"1/2
DN 50
2"
PN 400 bar
20
31
40




PN 320 bar
15
25
34
62
82
125
166
PN 100 bar
10
20
30
39
64
88
126
以Nm为单位的扭矩值可能因温度和流体类型的影响而发生变化。纳入考虑的安全因子为1.4

流量系数(KV m3/h)
KV m3/h
11
20
60
100
130
170
280
流量系数Kv的数值等于压降为1 bar时的流量值(单位为m3/h,水温为15℃)
