Item 460-461不锈钢球阀

Item 460-461不锈钢球阀
球阀

配备“T”形或“L”形球体的3通4密道全通径螺纹法兰接口不锈钢球阀

ITEM 460
“T”形球体阀门
ITEM 461
“L”形球体阀门

配置 动力
申请详细信息
打印页面
  • 特性
  • 特性
  • 物料
  • 图表和起动扭矩
  • 规格

常规参数
• 选用的阀门制造材料为316L不锈钢
• 法兰接口标准:EN 1092-1
• 球体上安装有4密封件,可将流体导流至各个方向,具体请参见图表。
• 使用温度:-20℃~+150℃
• 使用压力:参见图表
• 截止流体:空气、水、食品类流体
• 外表面处理:亮光
• 适用于ISO 5211执行器的装配法兰
• 针对配备手柄的型号,由于其阀门端头不符合ISO 5211标准,因此无法装配任何类型的执行器。

选装特殊配置:

• 法兰标准:镀锌钢 - ASME B16.5 等级 150,300
• 密封件材质:

  • PTFE玻璃填料,
  • PTFE碳石墨填料,
  • 高密度聚乙烯。
  • 有关其他应用领域,请联络我司的技术部门。

认证:
• 符合欧盟《2014/34/UE》号条例(《ATEX防爆》条例)
• 可选装ATEX认证型号

尺寸规格
尺寸
A
B
□C
D
E
øF
øG
øH
øL
øM
øN
n°xøP
XY
DN [mm]
[inch]
DN 10
3/8"
120
60
6
46,5
54,5
46
36
6
90
60
10
4x14
85130
DN 15
1/2"
130
65
6
49
57
54
42
6
95
65
15
4x14
90130
DN 20
3/4"
140
70
9
56,5
69,5
65
50
7
105
75
20
4x14
100170
DN 25
1"
150
75
9
61
74
65
50
7
115
85
25
4x14
110170
DN 32
1" 1/4
180
90
14
81,5
94,5
65
50
7
140
100
32
4x18
130240
DN 40
1" 1/2
200
100
14
89
102
90
70
9
150
110
40
4x18
140240
DN 50
2"
220
110
17
91,5
106,5
90
70
9
165
125
50
4x18
150260
DN 65
2" 1/2
240
120
17
101,5
116,5
125
102
11
185
145
65
4x18
160300
DN 80
3"
260
130
17
116
134
125
102
11
200
160
80
8x18
175330
DN 100
4"
300
150
17
131
149
125
102
11
220
180
100
8x18
190330

材质
1阀杆
316L 1.4401UNI X2CrNiMo 17 12
2螺母303 不锈钢

3密封顶环304L 不锈钢 (303 不锈钢)

4*顶部密封环P.T.F.E.

5*阀轴O形密封圈
FKM

6*阀轴垫圈
P.T.F.E.

7球体
316L 不锈钢1.4401UNI X2CrNiMo 17 12
8阀体316L 不锈钢1.4401UNI X2CrNiMo 17 12
9*侧密封件P.T.F.E.

10*螺纹接口密封件材质P.T.F.E.

11螺纹母头
316L 1.4401UNI X2CrNiMo 17 12
12法兰
316L 不锈钢1.4401UNI X2CrNiMo 17 12
* KGBV46备件套装的组件...

压力/温度图表

起动扭矩(Nm)
尺寸
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25
1"
DN 32 1"1/4
DN 40 1"1/2
DN 50
2"
DN 65 2"1/2
DN 80
3"
DN 100
4"

PN 16 bar







142212
304
PN 40 bar
9
18
23
27
36
54
83



扭矩值可能因温度和流体类型的影响而出现变化。纳入考虑的安全因子为1.4。
在频繁开闭的循环条件下,操纵扭矩可能会略低于初始扭矩。后文中列示的执行器/阀门装配以平均温度下截止洁净的液体或气体时为准。欲了解详情或其他应用方式,请联络我司的销售部门。

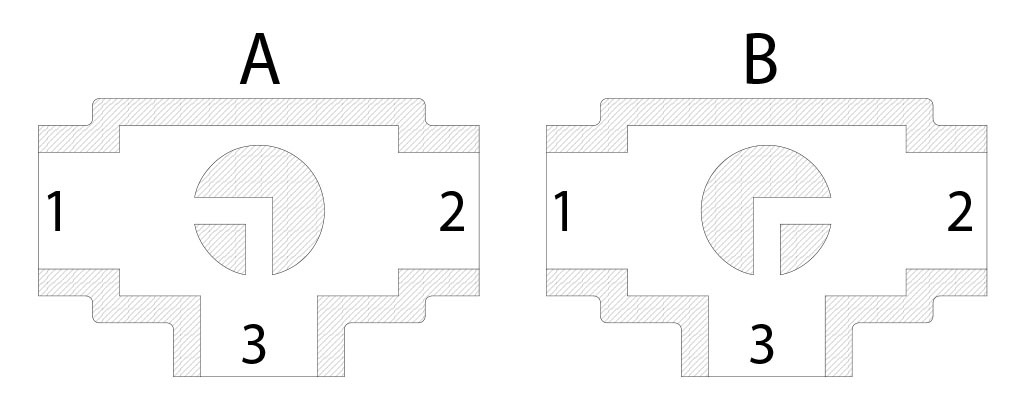

“L”形球体示意图

注意:
执行器SR常闭时,球体的待命位置必须为“A”。
执行器SR常开时,球体的待命位置必须为“B”。

从上面看

“T”形球体示意图

搭配执行器使用时,仅存在两个旋转90°的方位:有关球体配置,敬请联络我司的销售部门。

注意:
执行器SR常闭时即可选择球体的待命位置;流体供应时,应逆时针旋转执行器。
执行器SR常开时即可选择球体的待命位置;流体供应时,需顺时针旋转执行器。

从上面看
