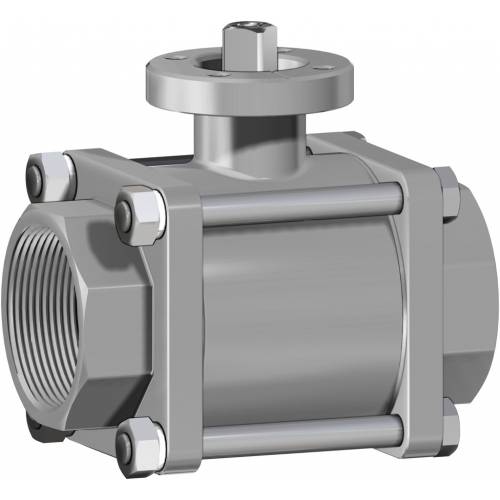

Item 420不锈钢球阀

Item 420不锈钢球阀
球阀

2通道全通径螺纹接口或焊接式的3片结构不锈钢球阀

配置 动力
申请详细信息
打印页面
  • 特性
  • 特性
  • 物料
  • 图表和起动扭矩

常规参数:
• 选用的阀门制造材料为316L不锈钢
• 3片结构有助于简化需要高频率维护设施的保养流程。
• ISO 7/1标准螺纹母头;承插焊接;对端焊接
• 使用温度:-20℃~+150℃
• 使用压力:参见图表
• 截止流体:空气、水、天然气、石油和石化产品、腐蚀性流体。
• ISO 5211标准阀门端头
• 针对配备手柄的型号,由于其阀门端头不符合ISO 5211标准,因此无法装配任何类型的执行器。

选装特殊配置:

• 螺纹标准:NPT
• 密封件材质:PTFE加玻璃纤维(RPTFE-GF)/PTFE加碳石墨(RPTFE-CF)
• 其他应用领域敬请咨询我司的销售部门。

认证:

• 符合欧盟《2014/34/UE》ATEX防爆条例
• 可选装ATEX认证型号

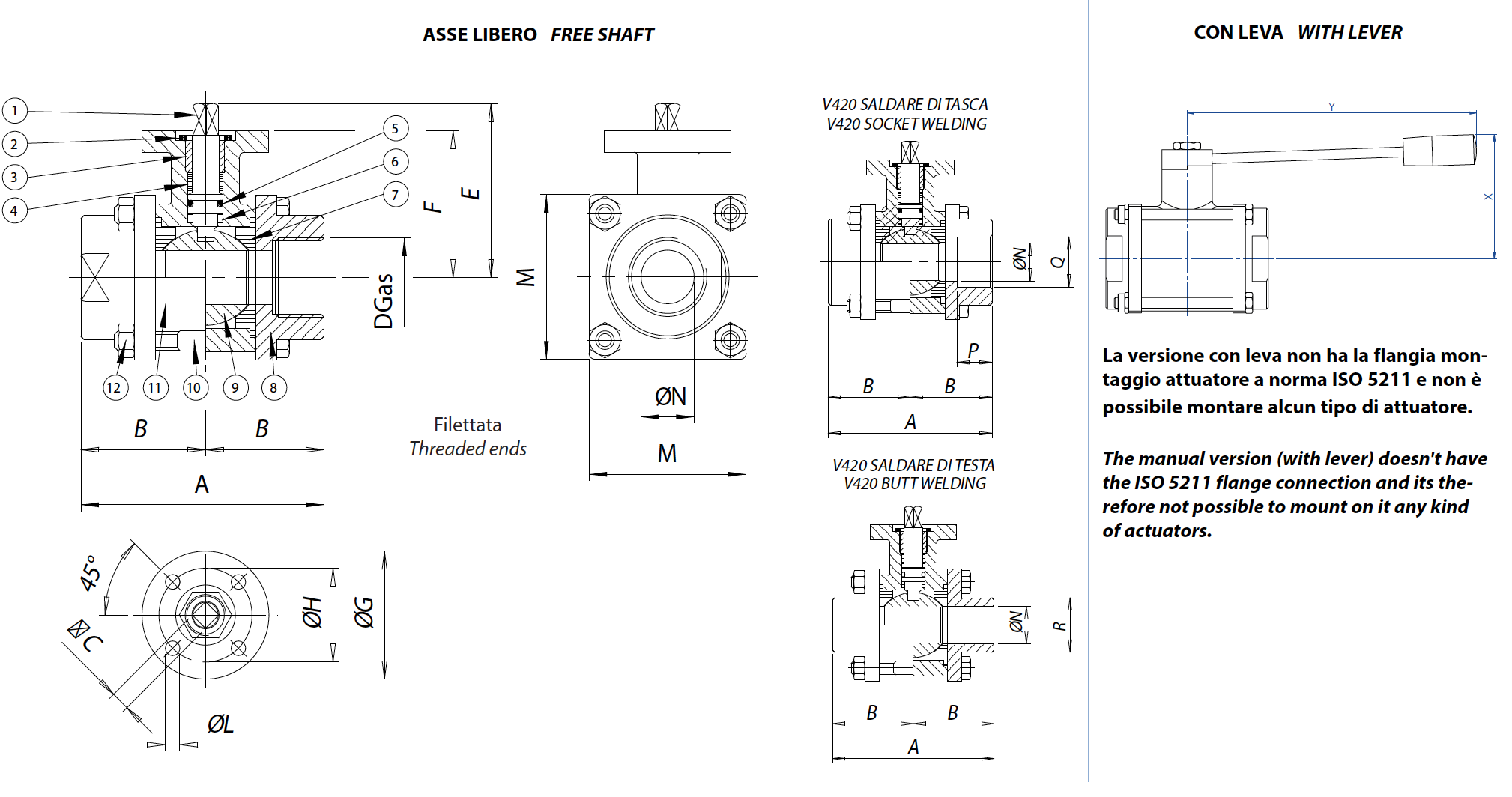

尺寸规格
尺寸
A
B
□C
D
E
F
øG
øH
øL
□M
øN
Q
P
R
DN [mm]
[inch]
DN 10
3/8"
70
35
6
3/8”
49,5
41,5
46
36
6
40
10
17,8
9,7
18
DN 15
1/2"
70
35
6
1/2”
49,5
41,5
46
36
6
40
15
22
9,7
22,5
DN 20
3/4"
80
40
6
3/4”
53
45
46
36
6
45
20
27,3
12,7
28
DN 25
1"
90
45
9
1”
64,5
51,5
65
50
7
60
25
42,8
12,7
34,5
DN 32
1" 1/4
100
50
9
1" 1/4
69,5
56,5
65
50
7
70
32
42,8
12,7
43,5
DN 40
1" 1/2
114
57
14
1" 1/2
89
76
65
50
7
80
40
48,9
12,7
49,5
DN 50
2"
136
68
14
2”
95
82
65
50
7
90
50
61,4
15,8
61,5

材质
1阀杆
316L 不锈钢1.4401
UNI X2CrNiMo 17 12
2锁止螺母
303 不锈钢

3环型螺母
304L  (303 不锈钢

4*阀轴密封件
P.T.F.E.

5*阀轴O形圈
FKM

6*阀轴密封件
P.T.F.E.

7*球体 密封件
P.T.F.E.

8法兰
316L 不锈钢1.4401
UNI X2CrNiMo 17 12
9球体
316L 不锈钢1.4401
UNI X2CrNiMo 17 12
10螺栓
303 不锈钢

11阀体 316L 不锈钢1.4401
UNI X2CrNiMo 17 12
12螺母
303 不锈钢

* KGBV55备件套装的组件...

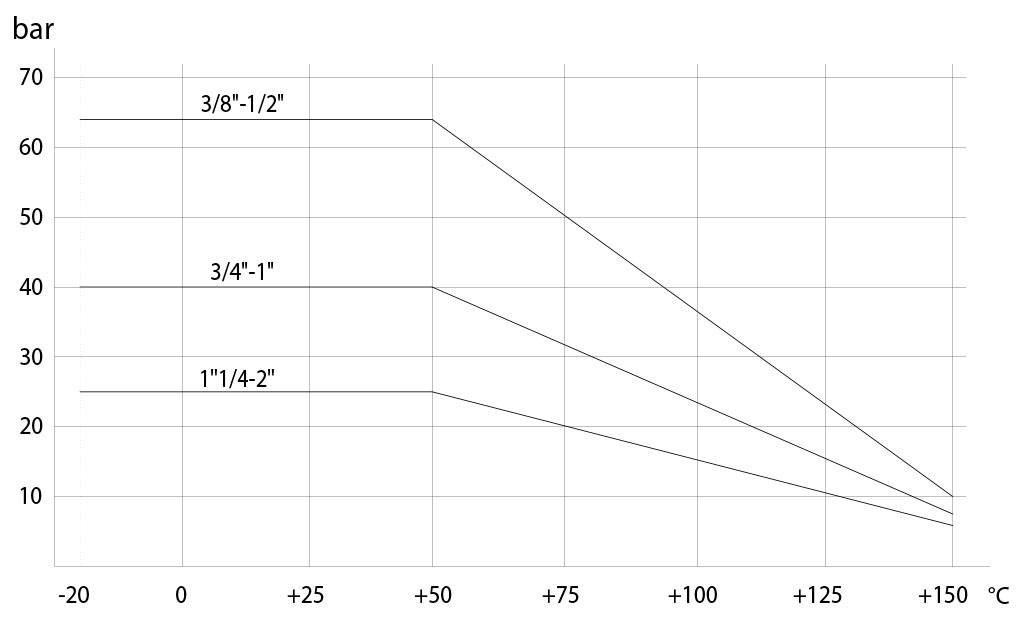

压力/温度图表

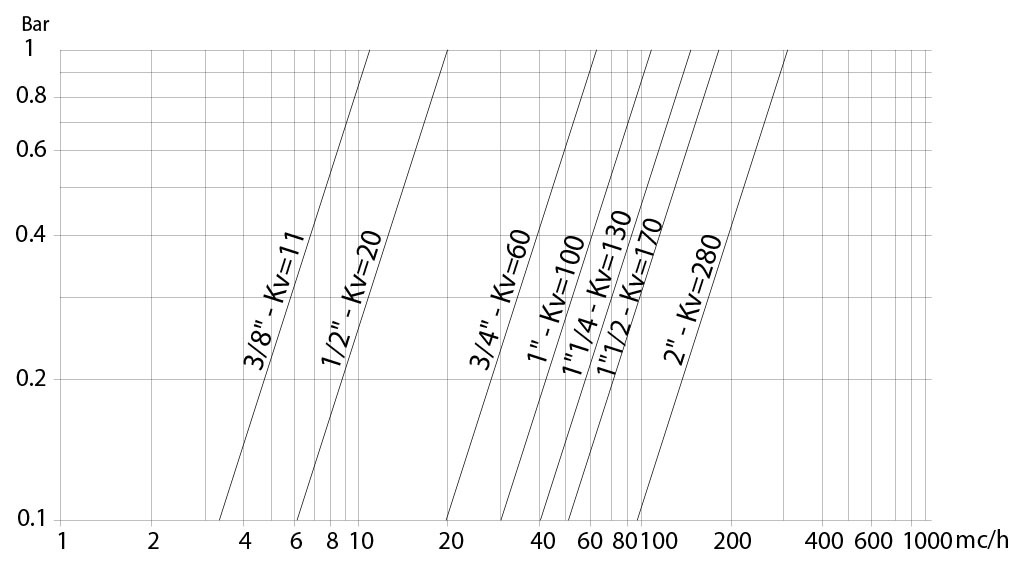

流量/压力损失图表和公称系数Kv

流量系数Kv的数值等于压降为1 bar时的流量值(单位为m3/h,水温为15℃)。

起动扭矩(Nm)
尺寸DN 10
3/8"
DN 15
1/2"
DN 20
3/4"
DN 25
1"
DN 32
1"1/4
DN 40
1"1/2
DN
50 2"
PN 25 bar




20
29
40
PN 40 bar


10
14



PN 63 bar
7
8







扭矩值可能因温度和流体类型的影响而出现变化。纳入考虑的安全因子为1.4。
在频繁开闭的循环条件下,操纵扭矩可能会略低于初始扭矩。后文中列示的执行器/阀门装配以平均温度下截止洁净的液体或气体时为准。欲了解详情或其他应用方式,请联络我司的销售部门。
