VIP - 气动截止阀

  • 优点
  • 特性
  • 特性
  • 物料
  • 图表和操作方案
  • 规格
  • 附件
  • 文档

1.内部通道直径等于管道直径
流体全通

2.执行器和阀门集成于同一产品

相较于另配执行器的阀门,本型产品具有更小的尺寸(-60%)和更低的成本

3.带有化学镀镍涂层(20-25μm)的活塞

提供更佳的腐蚀性物质保护性
得益于更强的表面硬化(400 -550 HV)工艺,显著降低密封件的磨损

4.唇形密封圈

密封损耗低于单个O形圈

多种密封件

根据已安装密封件的材质(EPDM、NBR、FKM),最好地兼容各类流体

无外部活动组件

降低意外风险
可被便捷地安装在各个位置

长寿命保障

寿命高于球阀10倍,同时降低维护成本

在OMAL自有设施内完成全部生产流程
对加工各个阶段的最佳管控

更少的气体消耗

气体消耗量等于配备简易效应执行器球阀的80%,有效降低压缩机的工作负荷,或直接使用小尺寸压缩机。

ATEX认证

可安装于潜在易爆的环境内

PED认证
完全符合欧盟有关加压装置的安全条例

常规参数:
分为双效“DA”和单效“SR”(常开或常闭)两类型号,尺寸介于3/8"至2"。
单向流通。
螺纹接口 GAS EN 10226-1 Rp (Ex ISO 7/1) - DIN 2999(可选装NPT螺纹)+NAMUR接口控制流连接。
通过对内部流体动力进行优化,将压力流失降至最低:具体请参见流量图表。
可在任何装配位置(水平、垂直、倾斜)运转。
可选装NBR、FKM、EPDM材质密封件:
- NBR:兼容空气、天然气、油、水等;
- FKM:多数流体兼容性极佳。建议用于蒸汽领域;
- EPDM:热水和蒸汽兼容性极佳。 不兼容矿物类产品(油类、脂类等);
天然气、爆炸性流体和更多涉及材质兼容性的信息,请咨询我司技术部门。
可通过外装磁性限位器(选装配置,请在下订单时一并订购,不可在后方使用)控制阀门的开启或关闭。
符合欧盟《2014/68/UE》加压装置条例

选装ATEX防爆(2014/34/UE)配置请在下订单时咨询。

控制流:

无需润滑且经过滤的压缩空气;-20℃至0℃时使用干燥空气。
需要润滑时,请使用与密封件材质相兼容的油料。
控制压力:双效型号最低为3bar,最高为8bar;单效型号最低为4.2bar,最高为8bar。

截止流体:

压力:最高10bar,具体请参见图表
温度:-20℃至+80℃(NBR); -20℃至+150℃(FKM);-20℃至+150℃(EPDM)。
真空密封参数:97%真空(绝对压力约30mbar,-980 mbarg)


尺寸规格
DN 公称直径
10
15
20
25
32
40
50
F GAS.尺寸
3/8”
1/2”
3/4”
1”
1”1/4
1”1/2
2”
通径 mm.
10
15
20
25
32
40
50
A mm.
54
60
70
76
92
102
115
øB  mm.
46
51,7
63,5
69
86
96
109
C mm.
98
112
135
143
165
180
207
ch. D  mm.
22
27
33
41
50
60
75
E  mm.
31
34
39
42
49
54
60
双效空气 dm3/cycle
0,024
0,035
0,063
0,080
0,150
0,219
0,310
单效气体 dm3/cycle
0,012
0,017
0,031
0,040
0,075
0,109
0,155
“DA” 双效重量
0,80
1
1,59
1,8
3,13
3,5
5,5
“SR” 单效重量
0,85
1,05
1,69
1,88
3,41
3,7
5,8

材质
位置
名称
数量
材质
外表面处理标准
1
阀体
1
黄铜
EN 12165 CW617N - 镀镍
2
套筒
1
黄铜
EN 12165 CW617N - 镀镍
3
密封座
1
黄铜
EN 12165 CW617N - 镀镍
4**
密封圈
1
NBR/FKM/EPDM

5**
唇形密封件
2
NBR/FKM/EPDM

6**
内杆O形圈
2
NBR/FKM/EPDM

7
活塞
1
黄铜
EN 12165 CW617N - 镀镍
8**
活塞O形圈
1
NBR/FKM/EPDM

9
技术参数标签
1
聚酯

10
OMAL标签
1
聚酯

11
密封圈环形螺母
1
黄铜
EN 12164 CW614N - 镀镍
12**
套管O形密封圈
1
NBR/FKM/EPDM

13
弹簧(仅限SR单效)
1
不锈钢


** 备件套装的组件

运行原理
VIP气动截止阀(OMAL独家专利)是一种自动阀门,集成机械截止(管道C-D之间)及控制(A-B)集合于一体。
运行原理:活塞因控制流的压力而产生内部移动。活塞到达行程末端(截止阀为开/关阀)时,压住或松开密封座,即可使流通或封闭截止流体。
鉴于密封件直接集成在阀座上,截止流体的压力即直接作用于阀座,而活塞移动所需的压力独立于截止流体。通过这种机制,可以有效控制阀门的重量和体积,同时确保阀门可以实现更多次的开闭操作。阀门采用全通径设计且内部经过精细的流体动力学研究,可以将湍流和压力流失降至最低。

闭阀
将空气送入控制孔“A”(孔“B”必须设置为排放),活塞抵达行程末端时,压力直接作用于密封阀座上,此时的阀门处于封闭状态。
在“单效”常闭型号中,弹簧安置在“A”腔内,此时若处于无控制状态,活塞将直接接触密封阀座的密封件:此时的优先位置即为封闭位置。

过渡阶段
在过渡阶段(图示为“双效”型号的暂时开启),压力直接作用于2个输入孔中的其中1个。活塞开始沿轴线移动,更改阀门之前所处的开启或封闭状态。
在“单效”常闭型号中,阀门的封闭取决于弹簧(无控制时)。
在“单效”常开型号中,阀门的开启取决于弹簧(无控制时)。过渡阶段的阀门可能处于开启或封闭状态,前者的耗时低于后者。

开阀
将空气送入控制孔“B”(孔“A”必须设置为排放),活塞抵达行程末端时,距离密封阀座最远,此时的阀门处于开启状态。
在“单效”常开型号中,弹簧安置在“B”腔内,此时若处于无控制状态,活塞应远离密封阀座:此时的优先位置即为开启位置。


配备NAMUR电磁阀的VIP截止阀

NAMUR标准5/2电磁阀
电磁阀预置为:通过相应的电磁阀连接片,在5/2通道和3/2通道之间进行选择。
吸收功率(直流):2.5 W
吸收功率(交流):2 W
供电电压公差:±10%
线圈绝缘等级:F
连接器防护等级:IP 65
电力连接:PG 9
气源连接:
1/4"接口;排放1/4"-ISO 228
电磁阀最高压力:10 bar
流体源温度:
-10℃至+80℃
环境温度:
-10℃至+50℃

NAMUR电磁阀
电磁阀
ER8188A2
ER8188A4
ER8188A5
ER8188C2
ER8188C4
电压
24V AC
115V AC
230V AC
24V DC
110V DC

配备微型电磁阀的气动截止阀

紧凑式通用微型电磁阀
电磁阀直接与执行器的气体接口相连,无需任何转接件和固定螺栓。
配备线圈的3/2型电磁阀可匹配的电压如下所述:24-110-220V AC;12-24V DC。
起动吸收功率 - 交流:9 VA
运行吸收功率 - 直流:5 W
运行吸收功率 - 交流:6 VA
供电电压公差:±10%
铜缆绝缘等级:H
线圈绝缘等级:F
连接器防护等级:IP 65
电力连接:PG 9 (360°可定向)
气源连接:1/8" ISO 228 ISO 228 (360°可定向)
电磁阀最高压力:10 bar
流体源温度:
-10℃至+50℃
环境温度:
-10℃至+50℃
通道公称直径为1.3mm。

微型电磁阀
电磁阀
EP415024
EP415110
EP415220
EP412012
EP412024
电压
24V AC
115V AC
230V AC
12V DC
24V DC

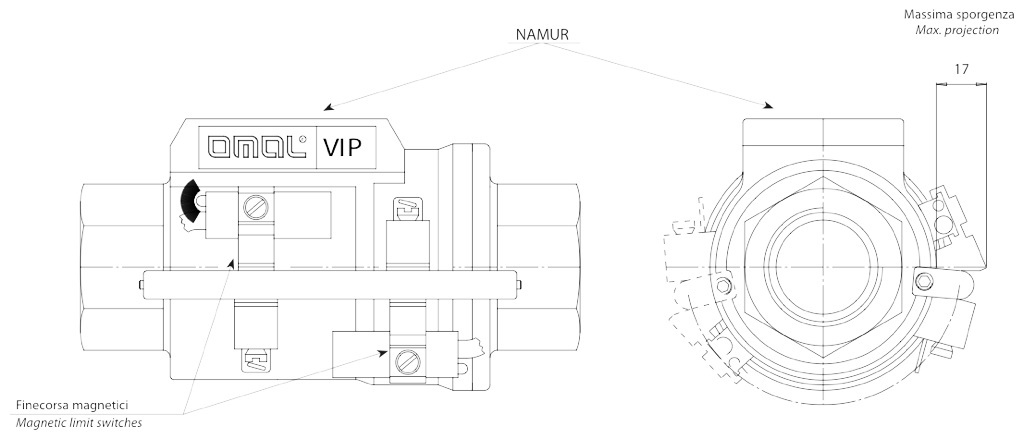

VIP截止阀的作用为操纵磁性限位器和LED信号灯,配套的套件可以实现其与多数外部圆周形接口之间的快速固定。用于侦测限位器通过位置的磁铁位于其内部,因此亦可在VIP装配和未处于下一相位时独立安装。处于这一目的,选装限位器需要在下订单时提出。

限位器电路连接图

限位器的电气特性
连接指示器
LED
防护等级
IP 67
额定直流电压
3÷250 V dc
额定交流电压
3÷250  V ac
最大压降
2,5 V
直流时最大功率
50 W
交流时最大功率
50  VA
25℃时最大电流(有功负载)1 A
峰值感应电流保护250 VR
反接保护·
最大适用负载(高压抑制保护线圈)

Maximum applicable load (coil with overvoltage suppressor)
10 W
最大适用负载(简易线圈)10 W
最大适用负载(PLC)·
电寿命(有功负载为最大功率的20%时,负载和开关之间的最短距离
10x106
复现性
0,1  mm
操纵时间(有功负载
2  ms
释放时间(有功负载)
0,1  ms
使用温度
-30÷+80 °C
抗冲击性(11ms)
50 g
抗振荡性
1000 Hz
传感器类型
1
2m连接线
2条

配置 驾驶
