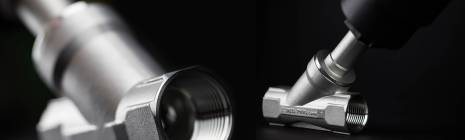

ARES手动操纵式气动阀门

  • 特性
  • 特性
  • 物料
  • 文档

一般特征:
阀体材料:A351-CF8M(316 S.S.)
阀门连接:参见编码方案
组装在任何位置:水平,垂直,倾斜。
范围从DN 10到DN 50。
带锁定装置的版本也可提供
订购时需要ATEX 2014/34 / 欧盟配置。
根据要求:真空和氧气使用的版本

截取的流体:
空气,水,酒精,油,燃料,盐溶液,蒸汽等...(但与A 351 CF8M(316)和PTFE兼容)
根据所选版本,工作压力为0至25 bar(蒸汽在180°C时为0至10 bar)。
温度从-10°C到+ 180°C。
最大粘度600 cst(mm2/s)。

尺寸规格
DN [mm]
G * [inch]
øA
B
C
D
E
F
H
15
3/8”
63
138,5
126
169
85
34,5
12
15
1/2”
63
138,5
126
169
85
34,5
15
20
3/4”
63
148,5
133
176,2
95
34,7
16,3
25
1”
63
152
133
178,1
105
36,6
19,5
32
1”1/4
100
191,5
168
222,5
120
40,5
19
40
1”1/2
100
197
170
225
130
41
18
50
2”
100
213
180
239,5
150
45,5
20
* 可选装NPT螺纹

材质

介绍
材质
1
阀体
CF8M (316 不锈钢)
2
套筒
CF8M (316 不锈钢)
3
阀杆
316L 不锈钢
4
阀塞
316L 不锈钢
5
阀塞密封件PTFE
6
手柄
技术高聚物
7
密封顶环
304 不锈钢
8
衬套铝合金

 证明书

 说明

配置 連接
