配备可视指示器的铝制KS3L ATEX

II1GD Exia IIC T6
配备可视指示器的铝制KS3L ATEX

主要特性
- 更便捷地目视检查各个阀门的位置和远程供电。
- 制造流程遵照VDI/VDE 3845 标准。(EN15714-3)
- 内部可能包含两个“SPDT”机械式或接近式信号限位器。
- 通过“Millerighe”系统实现凸轮的精准调节。
- 8 位接线端子。
- 2 个电力连接螺纹线夹。
- 标准工作温度:-20℃~xxx℃(NBR)
- 防护等级:IP66/67。

xxx:参见限位器的ATEX认证书。

材质
- 本体和顶盖:低含量铜压铸铝*,表面涂刷双层黑色环氧树脂。
- 指示器:聚碳酸酯和ABS 塑料。
- 主轴:不锈钢。
- 螺栓:不锈钢。

* 可选配CF8M 不锈钢。

认证
- EC 一致性符合声明需另行申请。
- ATEX, IEC Ex II1GD Exia IIC T6
- 最高达SIL2等级的认证

KS3L 盒内限位器的类型

代码*
介绍
版本
电力连接
M1 配备金触点(OMRON SS-01)的SPTD 机电式微动开关

最高: 30 Vdc 0.1A
选配
H1 密封式(hamlin 59140)SPDT 磁性接近微动开关

最高: 120 Vac 0.18A - 175 Vdc 0.25A
选配
70
NAMUR 2 线接近微动开关,P+F NJ2 V3 N, NC, 8V

EEx ia IIC T6
选配
78NAMUR 2 线接近微动开关 P+F NCB2 V3 NO,NC 额定电压 8.2V

EEx ia IIC T6
选配

* 数字代表所采用的限位器的类型,呈现于盒子编码上的第6 位和第7 位。

执行器和限位器盒之间的连接托架

KS3L - KS2L

托架类型*
介绍

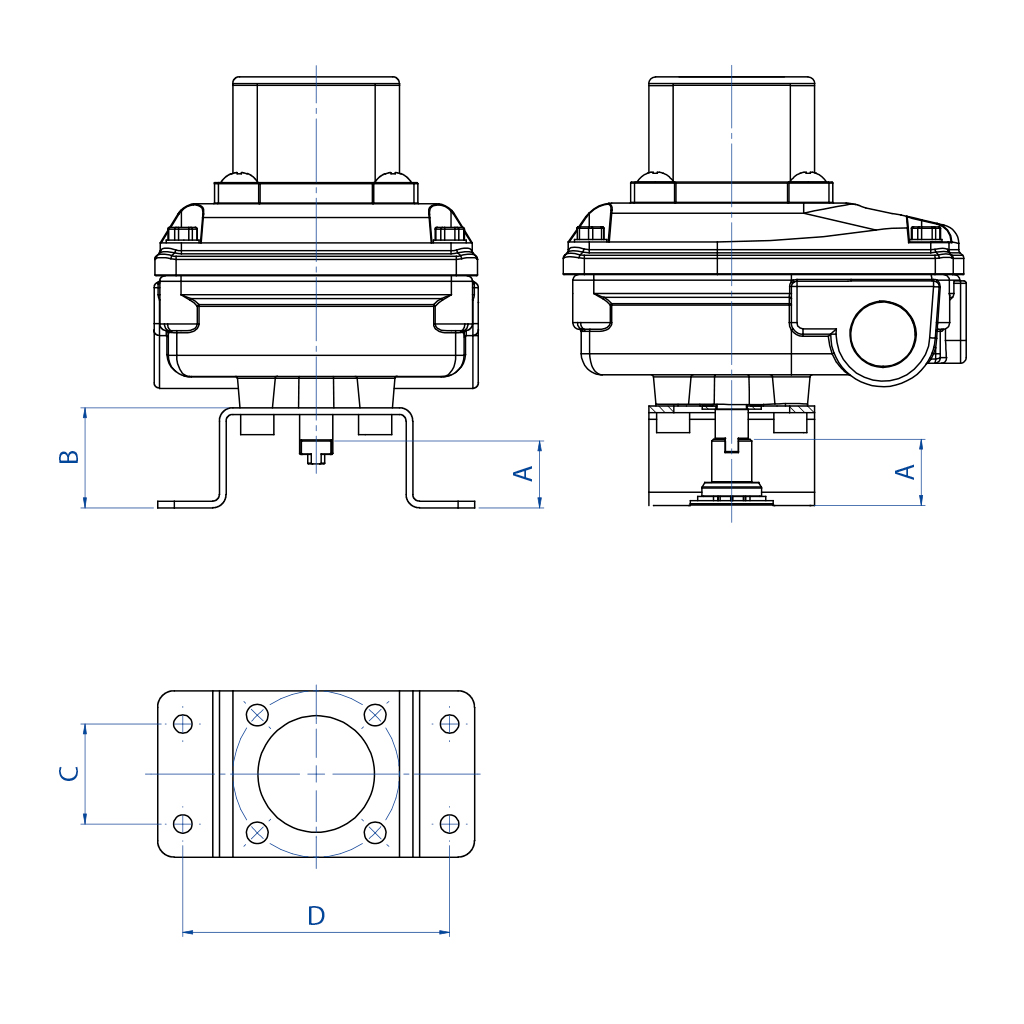

0NAMUR 连接 25x50x20* (*20=执行器主轴高度,高度A 见图)
1NAMUR 连接 30x80x20*(*20=执行器主轴高度,高度A 见图)
3NAMUR 连接 30x80x30*(*30=执行器主轴高度,高度A 见图)
4NAMUR 连接 30x80x30*(*30=执行器主轴高度,高度A 见图)
5NAMUR 连接 30x130x30*(*30=执行器主轴高度,高度A 见图)
*托架类型以限位器盒编码的最后一个字符呈现。仅订购托架,需要提供OMAL 代码。

针对铝制执行器

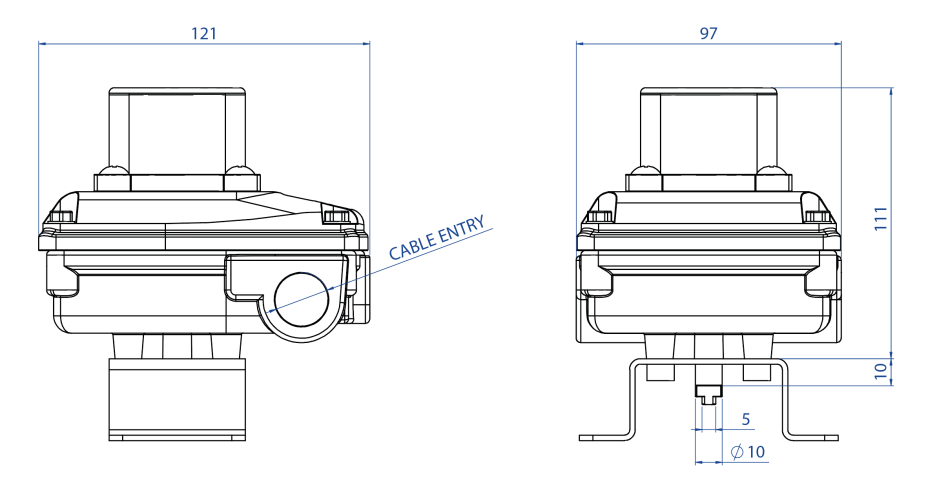

尺寸
DAN15÷DAN120 SRN15÷SRN60
DAN180÷DAN960 SRN90÷SRN480
DAN1440÷DAN1920 SRN720÷SRN960
DA2880÷DA8000 SR1440÷SR4000
代码
KCPL1015
KCPL1060
KCPL2060
KCPL1A04
托架类型
1345
A (mm)
20303030
B (mm)
30404040
C (mm)
30303030
D (mm)
808080130

针对不锈钢制执行器
尺寸
DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960 SR60÷SR480
DA1440÷DA1920 SR720÷SR960
代码
KCPL0015KCPL1060
KCPL2060
托架类型
0034
A (mm)
20203030
B (mm)
30304040
C (mm)
25253030
D (mm)
50508080
** 针对KBVI4015 型执行器,需要事先使用接口

盒子的螺纹线夹
螺纹线夹***的类型
介绍
备注
1
1/2” NPT
选配
2
M 20x1,5
标准
*** 螺纹类型为盒子编码的第8 个字符。
线夹:未附带。
