配备可视指示器的铝制和工程塑料KSIB ATEX

II2G Exia IIC T6 - T4 / II2D Exia IIIB
配备可视指示器的铝制和工程塑料KSIB ATEX

主要特性
- 更便捷地目视检查各个阀门的位置和远程供电。
- 制造流程遵照VDI/VDE 3845 标准。(EN15714-3)
- 内部可能包含两个“SPDT”机械式或接近式信号限位器。
- 由于支撑轴上的花键可实现调整功能且无需使用固定螺栓或其他工具,因此无法拨动限位器的操纵凸轮。
- 使用下列数量的接线端子预先布线:每两只微动开关需要6 个;如需连接电磁阀,还需要额外的连接电极(参见电力布局图)。
- 2 个螺纹线夹连接器
- 工作温度:-20℃~+80℃
- 防护等级:IP 67

材质
- 本体:涂刷聚酯粉末的压铸铝。
- 顶盖和指示器:耐紫外线和V0 阻燃等级聚碳酸酯。
- 主轴:不锈钢
- 螺栓:不锈钢

认证
- ATEX, IEC Ex: II2G Exia IIC T6 - T4 / II2D Exia IIIB
- 其他选装配置
- 最高达SIL3等级的认证

KSIB - KSIF 盒内限位器的类型

代码*
介绍
版本
电力连接
03 配备金触点(CHERRY)的SPTD 机电式微动开关

最高: 250 Vac 0,1 mA - 30 Vdc 0,5 mA;
选配
24 NAMUR 2 线接近微动开关 P+F NJ2 12GK N 非放大,Nc,8V

EEx ia IIC T6
选配
60 NAMUR 2 线接近微动开关,P+F SJ 3,5 N, NC,额定电压8.2V(工作电压5~25V)

EEx ia IIC T6
系列
70 NAMUR 2 线接近微动开关,P+F NJ2 V3 N, NC, 8V

EEx ia IIC T6
选配

备注:内置安全装置的EExia 限位器需要搭配相应的格栅使用,格栅未随附
* 数字代表所采用的限位器的类型,呈现于盒子编码上的第6 位和第7 位。

执行器和限位器盒之间的连接托架

KSIB - KSIF - KS3F


托架类型*
介绍

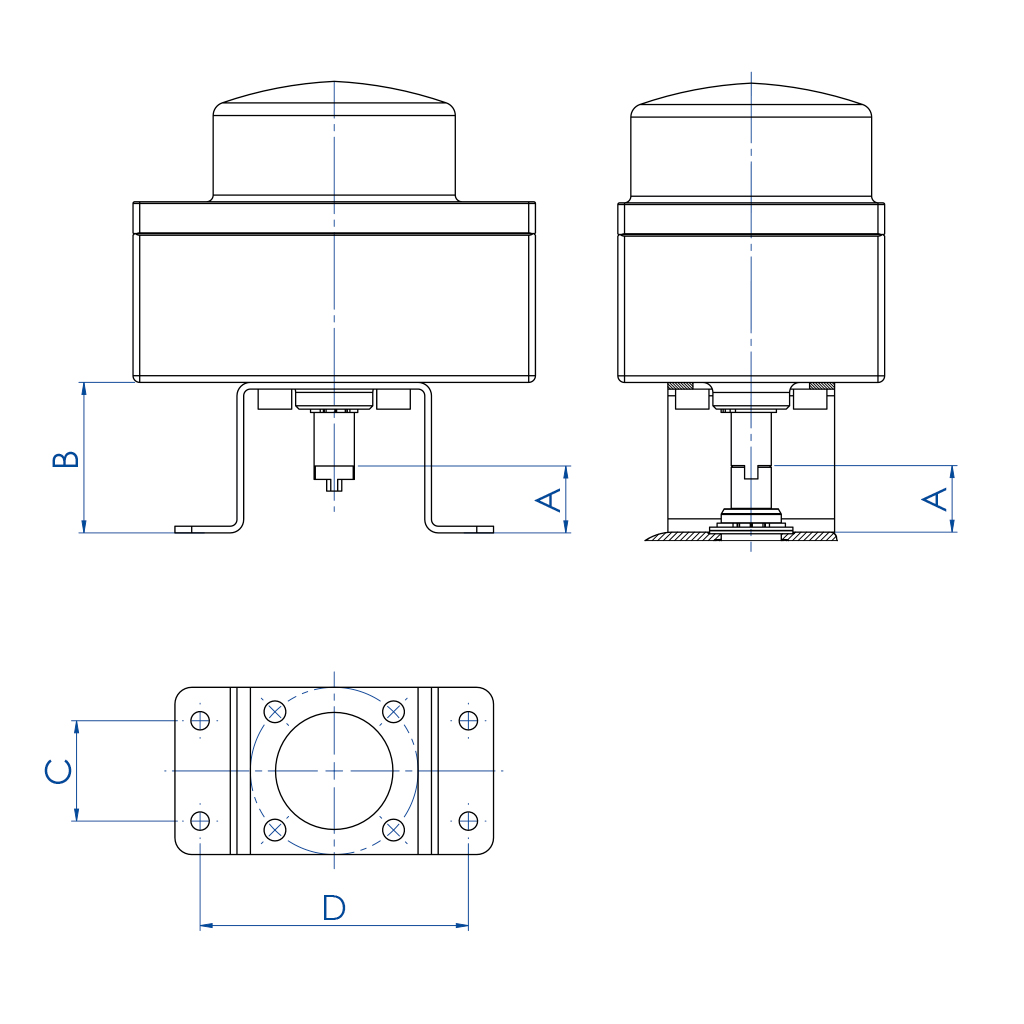

0NAMUR 连接 25x50x20* (*20=执行器主轴高度,高度A 见图)
1NAMUR 连接 30x80x20*(*20=执行器主轴高度,高度A 见图)
3NAMUR 连接 30x80x30*(*30=执行器主轴高度,高度A 见图)
4NAMUR 连接 30x80x30*(*30=执行器主轴高度,高度A 见图)
5NAMUR 连接 30x130x30*(*30=执行器主轴高度,高度A 见图)
*托架类型以限位器盒编码的最后一个字符呈现。仅订购托架,需要提供OMAL 代码。

针对铝制执行器
尺寸
DAN15÷DAN120
SRN15÷SRN60
DAN180÷DAN960
SRN90÷SRN480
DAN1440÷DAN1920
SRN720÷SRN960
DA2880÷DA8000
SR1440÷SR4000
代码
KCPN1015
KCPN1060
KCPN2060
KCPN1A04
托架类型
1345
A (mm)
20303030
B (mm)
45555555
C (mm)
30303030
D (mm)
808080130

针对不锈钢制执行器
尺寸
DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960 SR60÷SR480
DA1440÷DA1920 SR720÷SR960
代码
KCPN0015KCPN1060
KCPN2060
托架类型
0034
A (mm)
20203030
B (mm)
45455555
C (mm)
25253030
D (mm)
50508080
** 针对KBVI4015 型执行器,需要事先使用接口

盒子的螺纹线夹
螺纹线夹***的类型
介绍
备注
1
1/2” NPT
选配
2
M 20x1,5
标准
*** 螺纹类型为盒子编码的第8 个字符。
线夹:未附带。
