配备可视指示器的铝制KSSF

配备可视指示器的铝制KSSF

主要特性
- 更便捷地目视检查各个阀门的位置和远程供电。
- 制造流程遵照VDI/VDE 3845 标准。(EN15714-3)。
- 内部可能包含两个“SPDT”机械式或接近式信号限位器。
- 由于支撑轴上的花键可实现调整功能且无需使用固定螺栓或其他工具,因此无法拨动限位器的操纵凸轮。
- 使用下列数量的接线端子预先布线:每两只微动开关需要6 个;如需连 接电磁阀,还需要额外的连接电极(参见电力布局图)。
- 2 个电力连接螺纹线夹。
- 工作温度:
-40℃~+80℃ (标准);
代码“23”和“73”的限位器为-25℃~+70℃;
代码“75”的限位器为-25℃~+80℃。
- 防护等级:IP 67。

材质
- 本体和顶盖:涂刷聚酯粉末的压铸铝。*
- 指示器:耐紫外线和V0 级阻燃的聚碳酸酯。
- 主轴:不锈钢。
- 螺栓:不锈钢。

* 可选配CF8M 不锈钢。

认证
- EC 一致性符合声明需另行申请。
- 最高达SIL3等级的认证

KSSB - KSSF 盒内限位器的类型

代码*
介绍
版本
电力连接
01
配备银触点(CHERRY)的SPDT 机电式微动开关

最高: 250 Vac 5A -24 Vdc 3A; 最低: 250 Vac 50 mA - 24 Vdc 50 mA. (阻性负载)
系列
03
配备金触点(CHERRY)的SPTD 机电式微动开关

最高: 250 Vac 0,1 mA - 30 Vdc 0,5 mA
选配
1F搭配银触点的DPDT 机电式微动开关,(每个凸轮同时操纵2 个SPDT 微动开关)
(CHERRY)

最高: 250 Vac 5A - 24 Vdc 5A; 最低: 24 Vdc 50 mA
选配
23放大式接近微动开关 3 线 NO P+F NBN4 12GM50 E2,PNP

10÷30 Vdc; 200 mA
选配
733 线放大式接近微动开关,PNP NO P+F NBB2 V3 E2,

10÷30 VDC; 100 mA - 工作电流 0 - 100 mA
选配
75IFM IS 5026 放大式接近微动开关,2 线

5÷36 Vdc; 4÷200 mA
选配
T0模拟信号 4~20mA 供电13~30V Dc,+/-现性度为最大值的0.5%。直驱或反驱。
依据ASIC-CMOS 的过程逻辑。
选配

*数字代表所采用的限位器的类型,呈现于盒子编码上的第6 位和第7 位。

执行器和限位器盒之间的连接托架
KSSB - KSSF


托架类型*
介绍

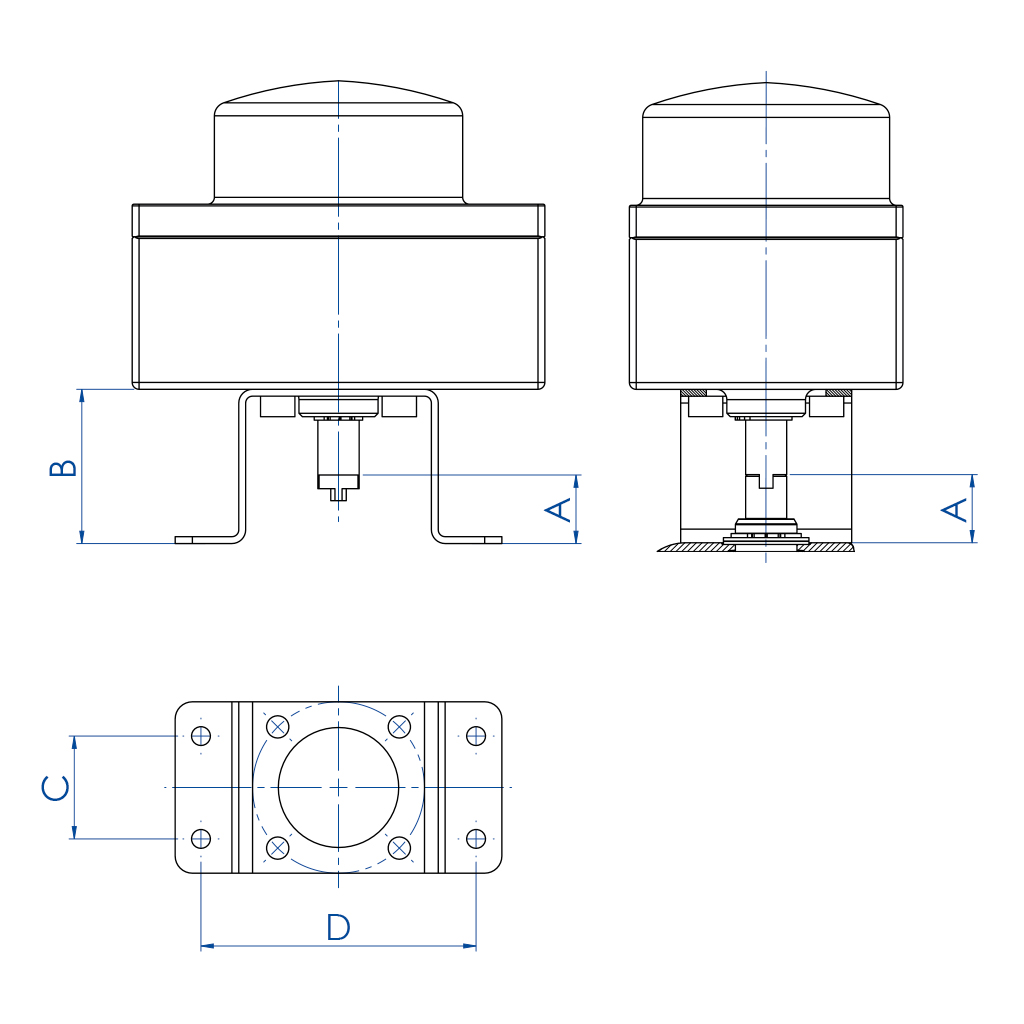

0NAMUR 连接 25x50x20* (*20=执行器主轴高度,高度A 见图)
1NAMUR 连接 30x80x20*(*20=执行器主轴高度,高度A 见图)
3NAMUR 连接 30x80x30*(*30=执行器主轴高度,高度A 见图)
4NAMUR 连接 30x80x30*(*30=执行器主轴高度,高度A 见图)
5NAMUR 连接 30x130x30*(*30=执行器主轴高度,高度A 见图)

*托架类型以限位器盒编码的最后一个字符呈现。仅订购托架,需要提供OMAL 代码。

针对铝制执行器
尺寸
DAN15÷DAN120
SRN15÷SRN60
DAN180÷DAN960
SRN90÷SRN480
DAN1440÷DAN1920
SRN720÷SRN960
DA2880÷DA8000
SR1440÷SR4000
代码
KCPN1015KCPN1060  KCPN2060  KCPN1A04
托架类型
13  4  5
A (mm)2030  30  30
B (mm)4555  55  55
C (mm)3030  30  30
D (mm)8080  80  130

针对不锈钢制执行器
尺寸  DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960
SR60÷SR480
DA1440÷DA1920
SR720÷SR960
代码
KCPN0015  KCPN1060KCPN2060
托架类型
0  0  34
A (mm)  20  20  3030
B (mm)  4545  5555
C (mm)  25  25  3030
D (mm)  50  50  8080


** 针对KBVI4015 型执行器,需要事先使用接口

盒子的螺纹线夹
螺纹线夹***的类型
介绍    备注
11/2” NPT  选配
2M 20x1,5  标准

*** 螺纹类型为盒子编码的第8 个字符。
线夹:未附带。
