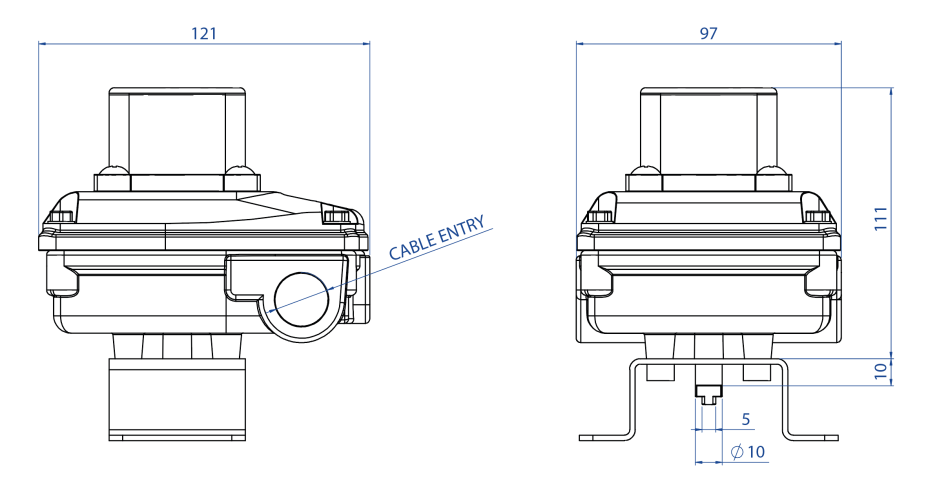

配备可视指示器的铝制KS1L

配备可视指示器的铝制KS1L

主要特性
- 更便捷地目视位置检查各个阀门的位置和远程供电。
- 制造流程遵照VDI/VDE 3845 标准。(EN15714-3)
- 内部可能包含两个“SPDT”机械式或接近式信号限位器。
- 通过“Millerighe”系统实现凸轮的精准调节。
- 8 位接线端子。
- 2 个电力连接螺纹线夹。
- 标准工作温度:-20℃~+80℃(NBR)。
- 防护等级:IP 67。

材质
- 本体和顶盖:低含量铜压铸铝*,表面涂刷双层蓝色环氧树脂。
- 指示器:聚碳酸酯和ABS 塑料。
- 主轴:不锈钢。
- 螺栓:不锈钢。

* 可选配CF8M 不锈钢。

认证
- EC 一致性符合声明需另行申请。
- 可选配ATEX II 3D 款。
- 最高达SIL2等级的认证

KS1L 盒内限位器的类型

代码*
介绍
版本
电力连接
M0 配备银触点(OMRON SS-5)的SPDT 机电式微动开关
最高: 250 Vac 3A - 125 Vac 5A - 125 Vdc 0,4A
系列
M1 配备金触点(OMRON SS-01)的SPTD 机电式微动开关
最高: 125 Vac 0.1A - 30 Vdc 0.1A
选配
H1 密封式(hamlin 59140)SPDT 磁性接近微动开关
最高: 120 Vac 0.18A - 175 Vdc 0.25A
选配
60 NAMUR 2 线接近微动开关,P+F SJ 3,5 N, NC,额定电压8.2V(工作电压5~25V)
EEx ia IIC T6
选配
70 NAMUR 2 线接近微动开关,P+F NJ2 V3 N, NC, 8V
EEx ia IIC T6
选配
73 3 线放大式接近微动开关,PNP NO P+F NBB2 V3 E2,
10÷30 VDC; 100 mA - 工作电流 0 - 100 mA
选配
75 IFM IS 5026 放大式接近微动开关,2 线
5÷36 Vdc; 4÷200 mA
选配
78 NAMUR 2 线接近微动开关,P+F NCB2 V3 NO, NC,额定电压8.2V
EEx ia IIC T6
选配

* 数字代表所采用的限位器的类型,呈现于盒子编码上的第6 位和第7 位。

执行器和限位器盒之间的连接托架
KS1L

托架类型*
介绍
0
NAMUR 连接 25x50x20* (*20=执行器主轴高度,高度A 见图)
1
NAMUR 连接 30x80x20* (*20=执行器主轴高度,高度A 见图)
3
NAMUR 连接 30x80x30* (*30=执行器主轴高度,高度A 见图)
4
NAMUR 连接 30x80x30* (*30=执行器主轴高度,高度A 见图)
5
NAMUR 连接 30x130x30* (*30=执行器主轴高度,高度A 见图)

*托架类型以限位器盒编码的最后一个字符呈现。仅订购托架,需要提供OMAL 代码。

针对铝制执行器
尺寸 DAN15÷DAN120
SRN15÷SRN60
 DAN180÷DAN960
SRN90÷SRN480
DAN1440÷DAN1920
SRN720÷SRN960
 DA2880÷DA8000
SR1440÷SR4000
代码  KCPL1015  KCPL1060  KCPL2060  KCPL1A04
托架类型
 3  4
A (mm)  20  30  30  30
B (mm)  30  40  40  40
C (mm)  30  30  30  30
D (mm)  80  80  80  130

针对不锈钢制执行器
尺寸  DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960
SR60÷SR480
 DA1440÷DA1920
SR720÷SR960
代码  KCPL0015  KCPL1060  KCPL2060
托架类型
0  0   4
A (mm)  20  20  30  30
B (mm)  30  30  40  40
C (mm)  25  25  30  30
D (mm)  50  50  80  80


** 针对KBVI4015 型执行器,需要事先使用接口

盒子的螺纹线夹
螺纹线夹***的类型
 介绍    备注
 1/2” NPT  选配
 M 20x1,5  标准

*** 螺纹类型为盒子编码的第8 个字符。
线夹:未附带。
